隔膜式安全泄壓持壓閥
產品概述
AX742X隔膜式安全泄壓持壓閥(水力控製閥)安裝在高層建築、xiaofanggeishuixitongyijiqitageishuixitongdeguandaoshang，danggeishuiguanluzhongyalichaoguoxieyafashedingyalishi，xieyafazidongkaiqikuaisuxieya，baohuguanxiandeanquan，yekezuochiyafayong，baozhangzhufashangyoudegongshuiyali。shanghaisaitaibengfayouxiangongsishengchandeAX742X隔膜式安全泄壓持壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓。AX742X隔膜式安全泄壓持壓閥關閉平穩可靠，消除壓力餘波。
隔膜式安全泄壓持壓閥
隔膜式安全泄壓持壓閥結構圖1、小球閥 2、導閥 3、小球閥

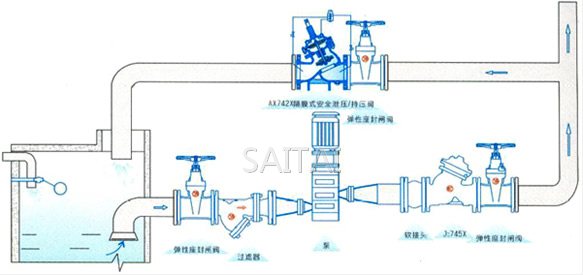

典型安裝圖
隔膜式安全泄壓持壓閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | |
| H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1034 | 1264 | 1294 | 1324 | 1600 | |
注：
1.本網頁的隔膜式安全泄壓持壓閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
