活塞式安全泄壓閥
產品概述
500X活塞式安全泄壓閥(水力控製閥)是一種穩定上遊壓力於某一固定值的專用閥門，根據實際使用情況，事先在先導閥上設定固定值。安裝了500Xhuosaishianquanxieyafahoudangshangyouyaligaoyushedingzhishi，xiandaofahuizidongdakai，huosaishangqiangyalijiangdi，zhufadakai，xieyaweichishangyouyaliwending。shanghaisaitaibengfayouxiangongsishengchande500X活塞式安全泄壓閥適用於各種水用管道的安全泄壓。
活塞式安全泄壓閥
活塞式安全泄壓閥結構圖1、小球閥 2、導閥 3、小球閥 4、小球閥 5、針形閥 6、小球閥
典型安裝圖

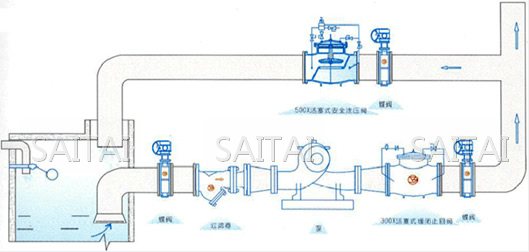

活塞式安全泄壓閥典型安裝示意圖
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
注：
1.本網頁的活塞式安全泄壓閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
