隔膜式遙控浮球閥
產品概述
F745X隔膜式遙控浮球閥(水力控製閥)是兼具多種功能的水力操作式閥門。F745X隔膜式遙控浮球閥主要安裝於水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控製關閉進水口停止供水；當(dang)水(shui)位(wei)下(xia)降(jiang)後(hou)，主(zhu)閥(fa)由(you)浮(fu)球(qiu)導(dao)閥(fa)控(kong)製(zhi)打(da)開(kai)進(jin)水(shui)口(kou)向(xiang)水(shui)池(chi)注(zhu)水(shui)，實(shi)現(xian)自(zi)動(dong)補(bu)水(shui)。隔(ge)膜(mo)式(shi)遙(yao)控(kong)浮(fu)球(qiu)閥(fa)液(ye)位(wei)控(kong)製(zhi)精(jing)確(que)，不(bu)受(shou)水(shui)壓(ya)幹(gan)擾(rao)，可(ke)隨(sui)水(shui)池(chi)的(de)高(gao)度(du)及(ji)使(shi)用(yong)空(kong)間(jian)任(ren)意(yi)位(wei)置(zhi)安(an)裝(zhuang)、維護、調試、檢查方便，使用壽命長。上海賽泰泵閥有限公司生產的F745X隔膜式遙控浮球閥的使用性能可靠、強度高、動作平穩使用於450口徑以下的管道。

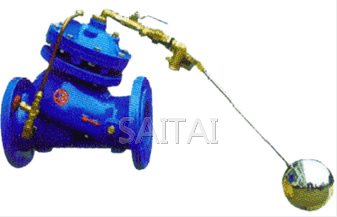

隔膜式遙控浮球閥
隔膜式遙控浮球閥結構圖1、過濾器 2、針閥 3、小球閥 4、小球閥 5、小浮球閥
典型安裝圖

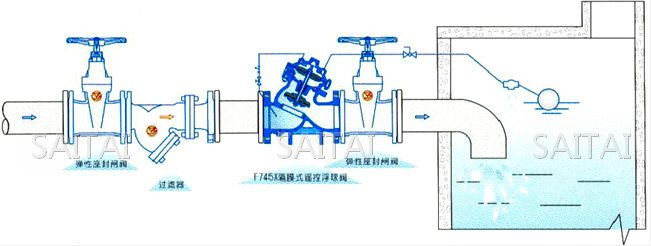

隔膜式遙控浮球閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 | 1750 | 1900 | 2100 |
注：
1.本網頁的隔膜式遙控浮球閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
