活塞式多功能水泵控製閥
產品概述
DS101/201活塞式多功能水泵控製閥(水力控製閥)主要用於安裝在大口徑給水管網係統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。DS101/201活塞式多功能水泵控製閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水係統的安全可靠性，雙腔室、雙閥瓣結構可使閥門在停泵後迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其餘10%（消除破壞性水錘）活塞式閥門性能可靠、強度高、動作平穩，防止開泵水錘和停泵水錘的場合。上海賽泰泵閥有限公司開發生產的DS101/201活塞式多功能水泵控製閥隻需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
活塞式多功能水泵控製閥
活塞式多功能水泵控製閥結構圖1、過濾器2、小球閥 3、過濾器 4、小球閥
典型安裝圖

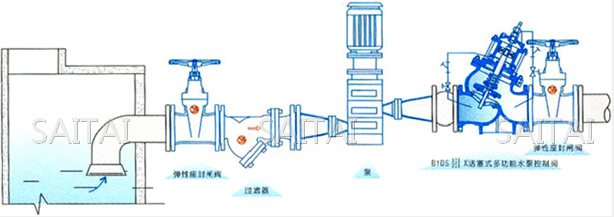

活塞式多功能水泵控製閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
注：
1.本網頁的活塞式多功能水泵控製閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
