活塞可調式減壓閥
產品概述
200X活塞可調式減壓閥(水力控製閥)是使用於管道通徑大於500mm的水係統中減壓閥門。200X活huo塞sai可ke調tiao式shi減jian壓ya閥fa可ke根gen據ju下xia遊you所suo需xu的de壓ya力li，將jiang上shang遊you不bu穩wen定ding的de高gao壓ya介jie質zhi，減jian壓ya到dao符fu合he規gui定ding的de下xia遊you壓ya力li。該gai規gui定ding壓ya力li事shi先xian在zai導dao閥fa上shang設she定ding，通tong過guo導dao閥fa的de啟qi閉bi來lai控kong製zhi活huo塞sai的de上shang下xia運yun動dong，從cong而er達da到dao下xia遊you壓ya力li的de穩wen定ding。上shang海hai賽sai泰tai泵beng閥fa有you限xian公gong司si開kai發fa生sheng產chan的de200X活塞可調式減壓閥質量穩定，適用於各種水用管路的減壓作用。
活塞可調式減壓閥
活塞可調式減壓閥結構圖1、導閥 2、球閥 3、針型閥

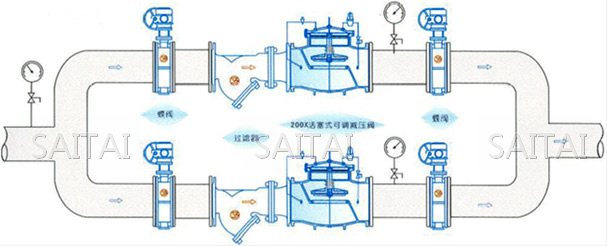

典型安裝圖
活塞可調式減壓閥典型安裝示意圖
主要外形尺寸
| DN | 500 | 600 | 700 | 800 |
| L | 1075 | 1230 | 1300 | 1450 |
| H1 | 620 | 695 | 930 | 950 |
| H | 750 | 850 | 1120 | 1150 |
注：
1.本網頁的活塞可調式減壓閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
