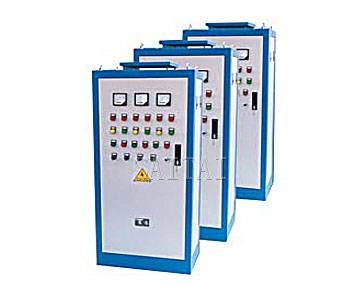

TPB全自動變頻調速控製櫃

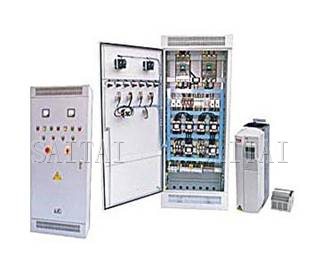

QJX星三角啟動控製櫃
QZD直接啟動控製櫃

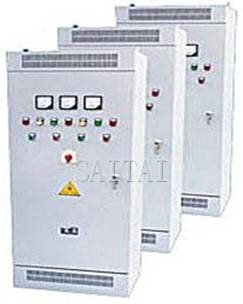

JJI自耦減壓啟動控製櫃

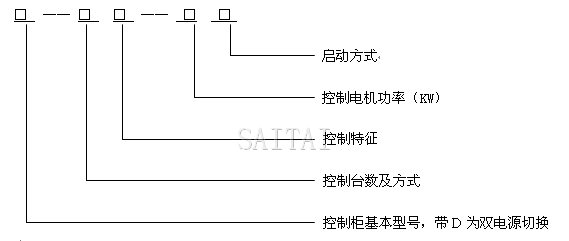

控製櫃型號意義
控製櫃型號意義
1.啟動方式
| Q | J | B | Z |
| 直接啟動 | Y―△啟動 | 自藕降壓啟動 | 軟啟動 |
2.控製台數及方式
| 1 | 2 | 3 | 4 |
| 單控 | 一控二 | 一控三 | 一控四 |
3.控製特征
| L | P | T | S | C | X | B | SKD |
| 液位控製 | 壓力控製 | 溫度控製 | 時間控製 | 空調水 泵控製 | 消防、噴淋控製 | 潛水泵專用控製 | 帶雙電 源控製 |
控製櫃工作條件
a、周圍最高空氣溫度不超過40℃，最低溫度不低於-5℃。
b、周圍空氣溫度24h的平均溫度不超過35℃。
c、安裝地點海拔高度不超過2000m。
d、空氣月平均最大濕度不大於90%（平均氣溫在25℃時）。
e、周圍空氣中無爆炸危險的介質且介質中無足以腐蝕金屬和破壞絕緣氣體及導電塵埃。
f、工作電壓在380±10%。

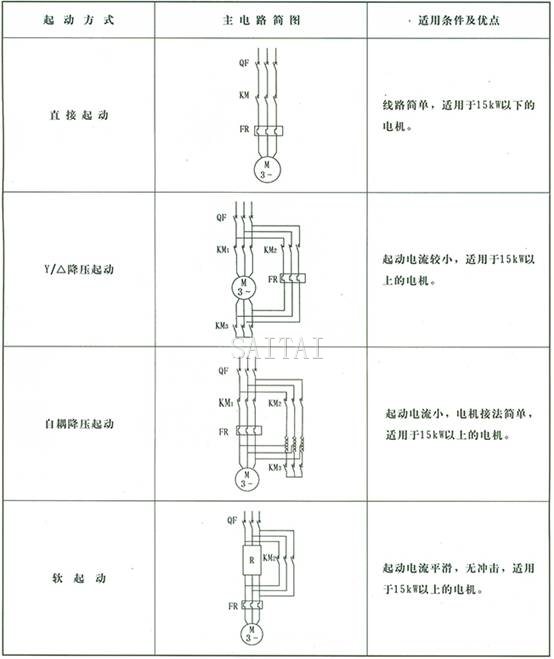

起動方式一次方案一覽表
起動方式一次方案一覽表
L型：液位控製。采用出廠時附帶的高性能key浮球開關，可實現按液位高低的變化自動控製給水、排水。主要用於有水箱的場合。
P型：壓力控製。以外接電接點壓力表或壓力開關等作傳感信號，可根據檢測到的管網壓力變化自動開泵、停泵。本箱也同時適用於按鈕遙控方式。主要用於生活給水及消防穩壓係統
T型：溫度控製。以溫度傳感器等作檢測元件，配用溫度控製器，根據設定的溫度範圍開泵、關泵，主要用於恒溫、熱交換係統等。
S型：時間控製。本型采用微機時鍾控製器，用戶可根據定時需要控製水泵的開啟和關閉。主要用於各種有規律的間歇式供水場合。
C型：空kong調tiao專zhuan用yong控kong製zhi。本ben型xing是shi專zhuan為wei空kong調tiao水shui泵beng設she計ji的de配pei套tao產chan品pin，水shui泵beng開kai啟qi由you控kong製zhi中zhong心xin操cao作zuo，實shi現xian空kong調tiao水shui泵beng與yu空kong調tiao機ji組zu的de聯lian動dong，水shui泵beng運yun行xing時shi輸shu出chu一yi個ge供gong製zhi冷leng機ji組zu開kai機ji的de控kong製zhi接jie點dian，實shi現xian必bi須xu先xian開kai水shui泵beng後hou開kai機ji組zu的de控kong製zhi程cheng序xu，確que保bao空kong調tiao係xi統tong安an全quan運yun行xing。
X型：消防專用控製。本型按國家消防規範設計。消防、噴淋泵的啟動可由①機箱麵板手動，②消火栓按鈕啟動，③壓力開關啟動，④消防中心DC24V啟動。並有輸給消防中心的各泵開停狀態答問信號。如用戶需要雙電源自動切換裝置和消防泵定期巡檢功能，請在訂貨時寫明。
W型：潛(qian)汙(wu)泵(beng)專(zhuan)用(yong)控(kong)製(zhi)。本(ben)型(xing)是(shi)根(gen)據(ju)潛(qian)水(shui)泵(beng)的(de)特(te)殊(shu)工(gong)況(kuang)設(she)計(ji)的(de)。采(cai)用(yong)浮(fu)球(qiu)開(kai)關(guan)或(huo)電(dian)極(ji)等(deng)來(lai)實(shi)現(xian)高(gao)液(ye)位(wei)開(kai)泵(beng)，低(di)液(ye)位(wei)停(ting)泵(beng)。並(bing)具(ju)有(you)泵(beng)體(ti)泄(xie)漏(lou)保(bao)護(hu)和(he)泵(beng)電(dian)機(ji)定(ding)子(zi)繞(rao)組(zu)過(guo)熱(re)保(bao)護(hu)。
各種控製櫃的控製及端子接線說明
1、 液位控製

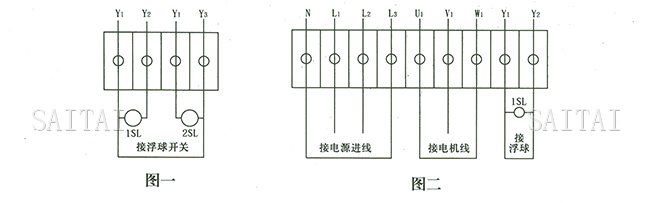

選用水銀接點浮球，需用兩隻，接法如圖一所示。若選用磁性浮球，則隻需一隻，接法是：將浮球開關接入Y1、Y2端子即可，如圖二所示。

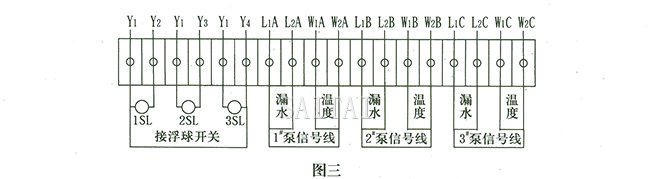

2、 定液位備用泵自動投入 若選用水銀接點浮球，需用三隻，接法如圖三所示。 若選用磁性浮球，則隻需兩隻，接法是：先將Y1、Y3短接，再將起泵、停泵共用浮球接入Y1、Y2端子，將備用泵浮球接入Y1、Y4端子。如果該型控製器控製其它類型水泵，即沒有漏水、溫度信號線的水泵，則隻須將漏水、溫度信號線端子懸空，不接任何線路即可，否則該控製器不能正常工作。
3、 壓力控製型 傳感器通常選用設置上、下限的電接點壓力表（如YX係列），也可選用上限、下限獨立的兩隻電接點壓力表或壓力繼電器。當壓力降至下限壓力時，P0、P1接通，水泵起動，壓力升至下限壓力時，P0、P2接通，水泵停止工作。示意圖見圖四。
4、 溫度控製型 傳感器通常選用壓力表式設置上、下限的電接點溫度表，也可選用其他溫度調節儀，當溫度達到上限設定值，T0、T2 接通，水泵開始工作，當溫度降至下限設定值，T0、T1 接通，水泵停止工作。示意圖鍵圖五。

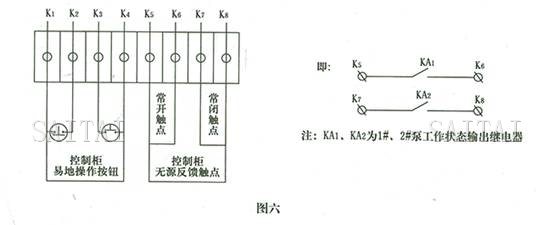

5、 空調聯控型 如果需要易地操作，將K1、K2 接常閉（停止）按鈕，K3、K4 接常閉（啟動）按鈕。若不需易地操作，先將K1、K2 短路，K3、K4 開路，這樣水泵則由控製櫃麵板按鈕操作。如果需要先開水泵，後開機組，則將聯機常開觸點K5、K6串入空調機組的控製回路。
6、 消防噴淋泵 圖七為消防控製器輸往消防中心的遙控按鈕信號線及各分泵泵開、泵停信號接點。

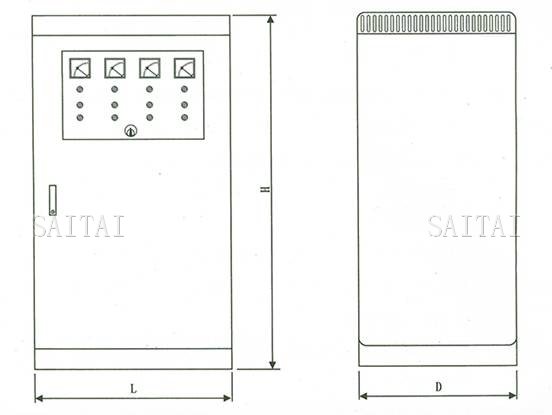

控製箱、櫃外形尺寸圖
控製箱、櫃外形尺寸圖
參數一覽表
1、直接啟動
| 序號 | 功率 （KW） |
電流 (A) |
櫃體(H×L×D) | |||
| 一控一 | 一控二 | 一控三 | 一控四 | |||
| 1 | 0.75 | 1.5 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 2 | 1.1 | 2.2 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 3 | 1.5 | 3 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 4 | 2.2 | 4.4 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 5 | 3 | 6 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 6 | 4 | 8 | 400×300×200 | 500×400×200 | 600×400×200 | 800×600×250 |
| 7 | 5.5 | 11 | 400×300×200 | 500×400×200 | 800×600×250 | 800×600×250 |
| 8 | 7.5 | 15 | 400×300×200 | 500×400×200 | 800×600×250 | 800×600×250 |
| 9 | 11 | 22 | 500×400×200 | 600×400×200 | 800×600×250 | 800×600×250 |
| 10 | 15 | 30 | 500×400×200 | 600×400×200 | 800×600×250 | 800×600×250 |
2、自藕減壓啟動、軟啟動控製櫃
| 序號 | 功率 （KW） |
電流 (A) |
櫃體(H×L×D) | |||
| 一控一 | 一控二 | 一控三 | 一控四 | |||
| 1 | 11 | 22 | 1200×500×350 | 1400×600×400 | 1700×700×450 | 2000×1000×550 |
| 2 | 15 | 30 | 1200×500×350 | 1400×600×400 | 1700×700×450 | 2000×1000×550 |
| 3 | 18.5 | 37 | 1200×500×350 | 1400×600×400 | 1700×700×450 | 2000×1000×550 |
| 4 | 22 | 44 | 1400×600×400 | 1400×600×400 | 1800×800×500 | 2200×1200×600 |
| 5 | 30 | 60 | 1400×600×400 | 1400×600×400 | 1800×800×500 | 2200×1200×600 |
| 6 | 37 | 74 | 1400×600×400 | 1600×600×400 | 2000×1000×550 | 2200×1200×600 |
| 7 | 45 | 90 | 1400×600×400 | 1700×700×450 | 2000×1000×550 | 2200×1200×600 |
| 8 | 55 | 140 | 1600×600×400 | 1700×700×450 | 2000×1000×550 | 2200×1200×600 |
| 9 | 75 | 150 | 1600×600×400 | 1800×800×500 | 2000×1000×550 | 2200×1200×600 |
| 10 | 90 | 180 | 1700×700×450 | 1800×800×500 | 2200×1200×600 | 2200×1200×600 |
| 11 | 110 | 220 | 1800×800×500 | 2000×1000×550 | 2200×1200×600 | 2200×1500×600 |
| 12 | 132 | 260 | 1800×800×500 | 2000×1000×550 | 2200×1200×600 | 2200×1500×600 |
| 13 | 160 | 320 | 1800×800×500 | 2000×1000×550 | 2200×1200×600 | 2200×1500×600 |
3、星三角減壓啟動
| 序號 | 功率 （KW） |
電流 (A) |
櫃體(H×L×D) | |||
| 一控一 | 一控二 | 一控三 | 一控四 | |||
| 1 | 11 | 22 | 800×600×250 | 1400×600×400 | 1600×600×400 | 1700×700×450 |
| 2 | 15 | 30 | 800×600×250 | 1400×600×400 | 1600×600×400 | 1700×700×450 |
| 3 | 18.5 | 37 | 800×600×250 | 1400×600×400 | 1600×600×400 | 1700×700×450 |
| 4 | 22 | 44 | 1400×600×400 | 1400×600×400 | 1700×700×450 | 1800×800×500 |
| 5 | 30 | 60 | 1400×600×400 | 1400×600×400 | 1700×700×450 | 1800×800×500 |
| 6 | 37 | 74 | 1400×600×400 | 1600×600×400 | 1800×800×500 | 2000×1000×550 |
| 7 | 45 | 90 | 1400×600×400 | 1700×700×450 | 1800×800×500 | 2000×1000×550 |
| 8 | 55 | 110 | 1600×600×400 | 1700×700×450 | 1800×800×500 | 2000×1000×550 |
| 9 | 75 | 150 | 1600×600×400 | 1700×700×450 | 2200×1200×550 | 2200×1200×550 |
注：
1.本網頁的水泵控製櫃結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
