梳齒式調節蝶閥

產品概述

Ds942X型梳齒式調節蝶閥是(shi)我(wo)公(gong)司(si)技(ji)術(shu)人(ren)員(yuan)在(zai)研(yan)究(jiu)多(duo)家(jia)用(yong)戶(hu)運(yun)行(xing)報(bao)告(gao)，總(zong)結(jie)多(duo)年(nian)設(she)計(ji)製(zhi)造(zao)經(jing)驗(yan)的(de)基(ji)礎(chu)上(shang)，根(gen)據(ju)流(liu)體(ti)力(li)學(xue)特(te)性(xing)而(er)開(kai)發(fa)出(chu)來(lai)的(de)新(xin)型(xing)調(tiao)節(jie)蝶(die)閥(fa)。已(yi)經(jing)在(zai)電(dian)站(zhan)、引水、供水、供熱等領域得到了廣泛的應用，並得到了用戶的普遍認可和讚許。梳齒式調節蝶閥主要用在介質為水的管網係統，起調節管道介質流量、流態以及調節管網壓力平衡的作用。本閥尤其對低壓力（≤0.6MPa）管路呈現出優良的調節性能。
上海賽泰閥門有限公司生產的梳齒式調節蝶閥的主要特點有：
1、先進的蝶板梳齒結構設計，使輸出流量和壓力更為精確，調流特性較普通蝶閥顯著提高，可調節範圍更大。
2、合理的材料選用使閥門的使用壽命顯著延長。
3、科學的設計方法使整機重量顯著降低。既節省材料，又便於安裝。
4、自潤滑軸承的采用使操作力矩大大減小。
5、簡單方便的尾端調整機構有效地保證蝶板位置對中，減少密封麵磨損。
6、操作靈活方便，即可實現電動、自動化操作，又可以進行手動操作。
7、可臥式安裝，也可以立式按裝。

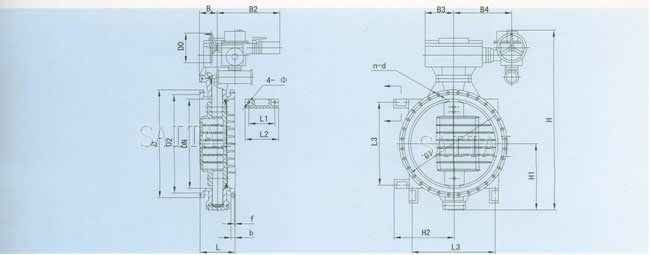

梳齒式調節蝶閥外形尺寸圖
梳齒式調節蝶閥外形尺寸圖

主要技術參數

公稱壓力 （MPa） 0.25 0.6 1.0 1.6
公稱通徑 （mm） 400～2000 400～2000 200～2000 200～2000
試驗壓力 （MPa） 強度試驗 0.375 0.9 1.5 2.4
密封試驗 0.275 0.66 1.1 1.76
適用介質 水
適用溫度 ≤80℃

執行標準

設計製造 法蘭連接尺寸 結構長度 壓力試驗
GB12238 GB4216.2～4216.5、GB/T17241.6、GB2555～2556 GB12221 GB/T13927

主要零件材料

零件名稱 材料 備注 零件名稱 材料 備注
閥體、蝶板、端蓋 HT200、HT250、QT450-10   蝶板密封圈 NBR
閥軸、錐銷 2Cr13、1Cr18Ni9Ti   軸承 SF-1、SF-2 帶潤滑結構
閥體密封圈 1Cr18Ni9Ti   填料 NBR

主要外形連接尺寸

PN DN L D0 H H1 H2 B1 B2 B3 B4 L1 L2 L3 ∮
    0.25MPa 400 216 160 997 352   116 489 215 515
450 222 200 1022 370   116 489 215 515
500 229 200 1178 414   162 548 186 662
600 267 250 1379 510   162 548 186 662
700 292 250 1472 542   230 60 186 662
800 318 250 1527 595   232 60 186 662
900 330 250 1713 660   232 60 186 662
1000 410 320 1881 740 705 232 60 186 662 320 400 920 27
1200 470 320 2380 882 810 210 728 305 760 380 460 1120 27
1400 530 320 2564 1013 910 303 782 194 827 440 520 1320 27
1600 600 320 2753 1185 1010 335 926 223 1008 510 590 1520 30

Ds942X型梳齒式調節閥

PN DN L D0 H H1 H2 B1 B2 B3 B4 L1 L2 L3 ∮
0.25MPa 1800 670 400 2930 1270 1112 335 926 223 1008 580 660 1720 30
2000 760 400 3322 1406 1215 450 1006 173 1093 670 750 1920 30
2200 840 400 3958 1551 1315 450 1006 173 1093 890 990 2120 30
2400 910 400 4237 1721 1415 430 1155 670 1167 980 1080 2320 33
2600 990 400 4509 1876 1520 430 1155 670 1167 1080 1180 2520 33
2800 1070 400 4780 2051 1620 430 1155 670 1167 1180 1280 2720 36
3000 1150 400 5086 2076 1720 430 1155 670 1167 1280 1380 2920 36
0.6MPa 400 216 200 997 352   116 489 215 515
450 222 200 1022 370   162 548 186 662
500 229 250 1178 414   162 548 186 662
600 267 250 1379 510   230 630 186 662
700 292 250 1472 542   232 630 186 662
800 318 250 1527 595   232 630 186 662
900 330 320 1713 660   232 630 186 662
1000 410 320 1881 740 705 303 782 194 827 320 400 920 27
1200 170 320 2291 882 810 303 782 194 827 380 460 1120 27
1400 530 320 2565 1013 910 335 926 223 1008 440 520 1320 27
1600 600 400 2753 1185 1010 335 926 223 1008 510 590 1520 30
1800 670 400 2930 1270 1112 450 1006 173 1093 580 660 1720 30
2000 760 400 3641 1406 1215 450 1006 173 1093 670 750 1920 30
2200 840 400 3909 1151 1315 430 1103 540 995 890 990 2120 30
2400 910 400 4285 1721 1415 430 1155 670 1167 980 1080 2320 33
2600 990 400 4673 1876 1520 430 1155 670 1167 1080 1180 2520 33
2800 1070 400 4860 2051 1620 430 1155 670 1167 1180 1280 2720 36
3000 1150 400 5706 2076 1720 430 1155 670 1167 1280 1380 2920 36
1.0MPa 200 152 160 655 186   116 489 215 515
250 165 160 752 263   116 489 215 515
300 178 160 805 296   116 489 215 515
350 190 160 853 307   116 489 215 515
400 216 200 997 352   162 548 186 662
450 222 200 1022 370   162 548 186 662
500 229 250 1178 414   230 630 186 662
600 267 250 1379 510   232 630 186 662
700 292 250 1472 542   232 630 186 662
800 318 250 1527 595   232 630 186 662
900 330 320 1713 660   303 782 194 827
1000 410 320 1881 740 705 303 782 194 827 320 400 920 27
1200 470 320 2297 840 810 335 926 223 1008 380 460 1120 27
1400 530 320 2564 1013 910 335 926 223 1008 440 520 1320 27
1600 600 400 2753 1185 1010 450 1006 173 1093 510 590 1520 30
1800 670 400 3130 1270 1112 450 1006 173 1093 580 660 1720 30
2000 760 400 3849 1406 1215 430 1103 540 995 670 750 1920 30
2200 840 400 4329 1551 1315 430 1103 540 995 890 990 2120 30
2400 910 400 4705 1721 1415 430 1103 540 995 980 1080 2320 33
1.6MPa 200 152 160 655 186 705 116 489 215 515 320 400 920 27
250 165 160 752 263 810 116 489 215 515 380 460 1120 27
300 178 200 805 308 910 116 489 215 515 440 520 1320 27
350 190 200 853 327 1010 162 548 186 662 510 590 1520 30
400 216 250 997 367 1112 162 548 186 662 580 660 1720 30
450 222 250 1022 385 1215 230 630 186 662 670 750 1920 30
500 229 250 1178 445   232 630 186 662
600 267 250 1379 546   232 630 186 662
700 292 320 1472 590   232 630 186 662
800 318 320 1527 640   303 782 194 827
900 330 320 1713 695   303 782 194 827
1000 410 320 1881 745   335 926 223 1008
1200 470 400 2297 984   335 926 223 1008
1400 530 400 2564 1033   450 1006 173 1093
1600 600 400 2753 1218   450 1006 173 1093
1800 670 400 3150 1307   430 1103 540 995
2000 760 400 3869 1420   430 1103 540 995

注：可根據用戶要求從DN250-3000生產（GB12221-89）長係列，從DN1200-3000帶底腳的需注明。

注：
1.本網頁的梳齒式調節蝶閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
