GA49H脈衝式安全閥
用途特點
GA49H脈衝式安全閥主要應用於電站鍋爐、各種壓力容器、減jian溫wen減jian壓ya裝zhuang置zhi等deng設she備bei，防fang止zhi設she備bei壓ya力li超chao過guo允yun許xu值zhi時shi及ji時shi泄xie壓ya，保bao證zheng設she備bei的de安an全quan運yun行xing。上shang海hai賽sai泰tai閥fa門men製zhi造zao有you限xian公gong司si生sheng產chan的de脈mai衝chong式shi安an全quan閥fa的de主zhu要yao結jie構gou特te點dian有you：1、通過杠杆和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。2、GA49H脈衝式安全閥密封材質使用鐵基鉻鎳不鏽鋼堆焊而成，閥瓣經過熱處理，提高了耐磨性和抗衝蝕性。3、GA49H脈衝式安全閥閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不幹擾。
GA49H脈衝式安全閥

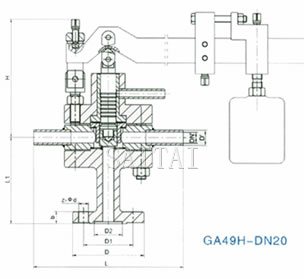

外形及連接尺寸
| 型號 Type |
公稱通徑DN Nominal diameter |
連 接 尺 寸 Connecting dimensions | |||||||||
| L | L1 | H | D | D1 | D2 | b | Z-d | DN | D’ | ||
| GA49H-PW466.7V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410.5V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
安裝說明
1、 GA49H脈衝式安全閥應與A69Y-Pw5410V型，DN150主安全閥等配套使用。
2、 脈衝安全閥安裝時應嚴格垂直，杠杆應保持水平，應將管路衝洗幹淨。
3、 GA49H脈衝式安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小於5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈衝安全閥工作的正確性。
4、 GA49H脈衝式安全閥與電磁鐵一起裝在一個專門的支架上，閥門上杠杆與電磁鐵連接要靈活，不得有卡澀現象。
注：
1.本網頁的GA49H脈衝式安全閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
