ZX型自吸式離心泵
ZX型自吸式離心泵（簡稱：ZX自吸泵），又稱清水自吸離心泵。屬帶自吸式功能的離心泵類產品，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽shou命ming長chang，並bing有you較jiao強qiang的de自zi吸xi能neng力li等deng優you點dian。管guan路lu不bu需xu安an裝zhuang底di閥fa，工gong作zuo前qian隻zhi需xu保bao證zheng泵beng體ti內nei儲chu有you定ding量liang引yin液ye即ji可ke。因yin此ci簡jian化hua了le管guan路lu係xi統tong，又you改gai善shan了le勞lao動dong條tiao件jian。
ZX自吸泵主要應用範圍
1、適用於城市環保、建築、消防、化工、製藥、印染、釀造、電力、電鍍、造紙、設備冷卻等。
2、裝上搖臂式噴頭，又可將水衝到空中後，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。
3、適用於清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度、含固量可達30%以下)。不同液體可采用不同材質。分別於HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。
4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的理想配套泵種。
ZX型自吸式離心泵

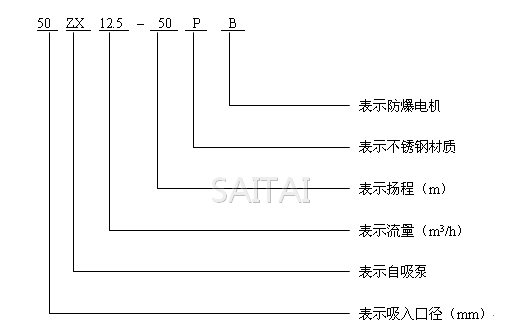

ZX自吸泵型號意義
ZX自吸泵型號意義
ZX自吸泵性能參數
| | | 流 量 | 揚 程 m |
吸 程 m |
轉數 r/min |
自吸性能 min/5m |
功率KW | 泵口徑mm | |||
| m3/h | L/s | 軸功率 | 電機功率 | 吸 入 | 排 出 | |||||
| 25ZX3.2-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 1.9 | 0.46 | 0.75 | 25 | 25 |
| 25ZX3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.8 | 0.8 | 1.1 | 25 | 25 |
| 40ZX6.3-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.9 | 0.87 | 1.1 | 40 | 32 |
| 40ZX10-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 50 | 40 |
| 50ZX15-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 2.4 | 1.1 | 1.5 | 50 | 50 |
| 50ZX18-20 | 18 | 5 | 20 | 6.5 | 2900 | 1.9 | 1.8 | 2.2 | 50 | 50 |
| 50ZX12.5-32 | 12.5 | 3.5 | 32 | 6.5 | 2900 | 1.5 | 2.1 | 3 | 50 | 50 |
| 50ZX20-30 | 20 | 5.6 | 30 | 6.5 | 2900 | 1.5 | 2.6 | 4 | 50 | 50 |
| 50ZX14-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 50 | 50 |
| 50ZX10-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 1.5 | 2.7 | 4 | 50 | 50 |
| 50ZX12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 1.4 | 4.3 | 5.5 | 50 | 50 |
| 50ZX15-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 1.3 | 6.2 | 7.5 | 50 | 50 |
| 50ZX20-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 1.3 | 9.8 | 11 | 50 | 50 |
| 65ZX30-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 2 | 1.9 | 3 | 65 | 65 |
| 65ZX25-32 | 25 | 6.9 | 32 | 6 | 2900 | 1.5 | 4.4 | 5.5 | 65 | 65 |
| 80ZX35-13 | 35 | 9.7 | 13 | 6 | 2900 | 3.4 | 1.9 | 3 | 80 | 80 |
| 80ZX43-17 | 43 | 12 | 17 | 6 | 2900 | 1.8 | 3.1 | 4 | 80 | 80 |
| 80ZX40-22 | 40 | 11.1 | 22 | 6 | 2900 | 1.9 | 4.4 | 5.5 | 80 | 80 |
| 80ZX50-25 | 50 | 13.9 | 25 | 6 | 2900 | 1.5 | 5.2 | 7.5 | 80 | 80 |
| 80ZX50-32 | 50 | 13.9 | 32 | 6 | 2900 | 1.5 | 6.8 | 7.5 | 80 | 808 |
| 80ZX60-55 | 60 | 16.7 | 55 | 6 | 2900 | 1.5 | 15 | 18.5 | 80 | 80 |
| 80ZX60-70 | 60 | 16.7 | 70 | 6 | 2900 | 1.2 | 20.1 | 22 | 80 | 80 |
| 100ZX100-20 | 100 | 27.8 | 20 | 6 | 2900 | 1.8 | 7.8 | 11 | 100 | 100 |
| 100ZX100-40 | 100 | 27.8 | 40 | 6 | 2900 | 1.8 | 16.3 | 22 | 100 | 100 |
| 100ZX100-65 | 100 | 27.8 | 65 | 6 | 2900 | 1.8 | 27.7 | 30 | 100 | 100 |
| 100ZX70-75 | 70 | 19.4 | 75 | 6 | 2900 | 1.8 | 24.2 | 30 | 100 | 100 |
| 150ZX170-55 | 170 | 47.2 | 55 | 5 | 2900 | 1.8 | 39.2 | 45 | 150 | 150 |
| 150ZX170-65 | 170 | 47.2 | 65 | 5 | 2900 | 1.3 | 46.3 | 55 | 150 | 150 |
| 150ZX160-80 | 160 | 44.4 | 80 | 5 | 2900 | 1.2 | 53.6 | 55 | 150 | 150 |
| 200ZX400-32 | 400 | 111.1 | 32 | 5 | 2900 | 2 | 52.1 | 55 | 200 | 200 |
| 200ZX280-63 | 280 | 77.8 | 63 | 5 | 2900 | 1.5 | 73.9 | 90 | 200 | 200 |
| 200ZX350-65 | 350 | 97.2 | 65 | 5 | 2900 | 1.5 | 97.2 | 110 | 200 | 200 |
| 250ZX550-32 | 550 | 152.8 | 32 | 5 | 2900 | 2 | 72.3 | 75 | 250 | 250 |
| 250ZX400-50 | 400 | 111.1 | 50 | 5 | 2900 | 2 | 80 | 90 | 250 | 250 |
| 250ZX450-55 | 450 | 125 | 55 | 5 | 2900 | 2 | 102.1 | 110 | 250 | 250 |
| 250ZX400-75 | 400 | 111.1 | 75 | 5 | 2900 | 1.5 | 125.6 | 132 | 250 | 250 |
| 300ZX600-32 | 600 | 166.7 | 32 | 5 | 2900 | 2 | 79.2 | 90 | 300 | 300 |
| 300ZX500-50 | 500 | 138.9 | 50 | 5 | 2900 | 2 | 104.6 | 110 | 300 | 300 |
| 300ZX550-55 | 550 | 152.8 | 55 | 5 | 2900 | 2 | 117.6 | 132 | 300 | 300 |
ZX自吸泵工作原理與結構說明
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、企qi業ye分fen離li室shi等deng組zu成cheng，泵beng正zheng常chang起qi動dong後hou，葉ye輪lun將jiang吸xi入ru室shi所suo存cun的de液ye體ti及ji吸xi入ru管guan路lu中zhong的de空kong氣qi一yi起qi吸xi入ru，並bing在zai葉ye輪lun內nei得de以yi完wan全quan混hun合he，在zai離li心xin力li的de作zuo用yong下xia，液ye體ti夾jia帶dai氣qi體ti向xiang渦wo卷juan室shi外wai緣yuan流liu動dong、在zai葉ye輪lun的de外wai緣yuan上shang形xing成cheng有you一yi定ding厚hou度du的de白bai色se泡pao沫mo帶dai及ji高gao速su旋xuan轉zhuan液ye環huan。氣qi液ye混hun合he體ti通tong過guo擴kuo散san管guan進jin入ru氣qi液ye分fen離li室shi。此ci時shi，由you於yu流liu速su突tu然ran降jiang低di，較jiao輕qing的de氣qi體ti從cong混hun合he氣qi液ye中zhong被bei分fen離li出chu來lai，氣qi體ti通tong過guo泵beng體ti吐tu出chu口kou繼ji續xu上shang升sheng排pai出chu。脫tuo氣qi後hou的de液ye體ti回hui到dao儲chu液ye室shi，並bing由you回hui流liu孔kong再zai次ci進jin入ru葉ye輪lun，與yu葉ye輪lun內nei部bu從cong吸xi入ru管guan路lu中zhong吸xi入ru的de氣qi體ti再zai次ci混hun合he，在zai高gao速su旋xuan轉zhuan的de葉ye輪lun作zuo用yong下xia，又you流liu向xiang葉ye輪lun外wai緣yuan……。隨著這個過程周而複始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。
在一些泵的軸承底部還沒有冷卻室。當軸承發熱引起軸承體溫升超過70℃時(shi)，可(ke)在(zai)冷(leng)卻(que)室(shi)處(chu)通(tong)過(guo)任(ren)意(yi)一(yi)隻(zhi)冷(leng)卻(que)液(ye)管(guan)接(jie)頭(tou)，注(zhu)入(ru)冷(leng)卻(que)液(ye)循(xun)環(huan)冷(leng)卻(que)。泵(beng)內(nei)部(bu)防(fang)止(zhi)液(ye)體(ti)油(you)高(gao)壓(ya)區(qu)向(xiang)低(di)壓(ya)區(qu)泄(xie)漏(lou)的(de)密(mi)封(feng)機(ji)構(gou)是(shi)前(qian)後(hou)密(mi)封(feng)環(huan)，前(qian)密(mi)封(feng)環(huan)裝(zhuang)在(zai)泵(beng)體(ti)上(shang)，後(hou)密(mi)封(feng)環(huan)裝(zhuang)在(zai)軸(zhou)承(cheng)體(ti)上(shang)，當(dang)泵(beng)經(jing)長(chang)期(qi)運(yun)轉(zhuan)密(mi)封(feng)環(huan)磨(mo)損(sun)到(dao)一(yi)定(ding)程(cheng)度(du)，並(bing)影(ying)響(xiang)到(dao)泵(beng)的(de)效(xiao)率(lv)和(he)自(zi)吸(xi)性(xing)能(neng)時(shi)，應(ying)給(gei)予(yu)更(geng)換(huan)。

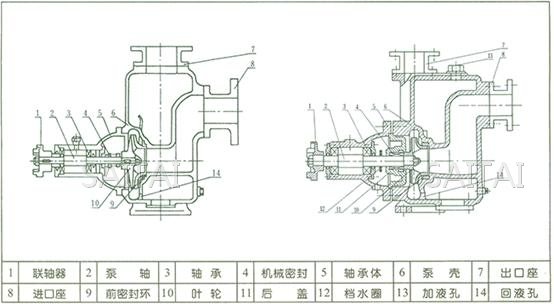

ZX自吸泵主要結構件名稱
ZX自吸泵結構圖
注：
1.本網頁的ZX型自吸式離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
