柱塞截止閥

結構與特點

柱塞截止閥jiehezhusaifadewuxielouyoudianhejiezhifaqibikuaidetedian，chengweiyizhongjiegouxinying，yongtuguangfandexinchanpin。qiyouyuexingyuanshengyuputongjiezhifa。zhusaijiezhifashiyoufati、閥蓋、閥杆，柱塞，導向、密封環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥杆帶動柱塞在導向套中上、下xia往wang複fu運yun動dong，使shi柱zhu塞sai端duan部bu斜xie錐zhui麵mian與yu閥fa座zuo錐zhui麵mian完wan成cheng閥fa門men的de開kai啟qi與yu關guan閉bi功gong能neng。柱zhu塞sai截jie止zhi閥fa中zhong柱zhu塞sai與yu密mi封feng環huan間jian采cai用yong過guo盈ying配pei合he，通tong過guo調tiao節jie中zhong法fa蘭lan螺luo栓shuan預yu緊jin力li，使shi密mi封feng環huan壓ya縮suo所suo產chan生sheng的de側ce向xiang力li與yu閥fa體ti中zhong孔kong麵mian柱zhu塞sai外wai圓yuan密mi封feng，從cong而er保bao證zheng了le閥fa門men的de密mi封feng性xing，杜du絕jue了le內nei泄xie漏lou。由you於yu密mi封feng環huan采cai用yong回hui彈dan性xing強qiang，耐nai磨mo性xing高gao的de無wu毒du新xin型xing密mi封feng材cai料liao，所suo以yi密mi封feng可ke靠kao，經jing久jiu耐nai用yong。從cong而er提ti高gao了le柱zhu塞sai截jie止zhi閥fa的de使shi用yong壽shou命ming。

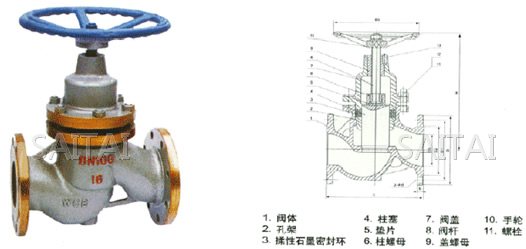

UJ41W/H-16/25/40/64C/P 柱塞截止閥結構圖
UJ41W/H-16/25/40/64C/P 柱塞截止閥結構圖

運用範圍

閥門設計、製造按：GB12235《法蘭連接鋼截止閥升降式止回閥》的規定。
柱塞截止閥閥門的結構長度按：GB12221 《法蘭連接金屬閥門長度》係列尺寸。APL閥心結構長度按ANSI16110-86有關尺寸選用。
柱塞截止閥閥門連接法蘭尺寸按：HGJ144-76-91《港製管法蘭，墊片，緊固件》及HG標準中的尺寸選用。
閥門檢查和實驗按：GB/T13927《閥門的實驗和檢驗》及API1598《閥門的實驗和檢驗》要求

試驗壓力

上海賽泰泵閥閥門生產的柱塞截止閥出廠前均進行過嚴格試壓，驗收。使用時隻需將外表及孔腔清洗幹淨，不必拆息和更換。 柱塞截止閥可在任意位置安裝，介質流動力向見閥體上箭頭所示。
jingguoyiduanshijiandeshiyong，mifenghuanruyoumosunyoushenloubixuxianjiangfamenguanbihou，zaijiangzhongfalanluoshuanjunyunlvejiaxuanjinyizhixiashenloujike。buyimangmujiangluoshuanningdetaijin。tongshigenghuanshiyingfangzhizhusaihexinzhuangmifenghuanbiaomianliehenhepengshang。

主要結構規範


PN1.6-4.0
PN6.4-10.0 		DN15-250
DN15-100		 PN1.6-4.0
PN6.4-10.0		 DN>250
DN>200
柱塞截止閥 平衡式柱塞截止閥

主要性能規範


閥體材料 		適用溫度 適用介質 壓力範圍
鑄鋼 <425℃ 水、蒸汽、石油產品 PN1.6～1.6MPa
不鏽鋼 <300℃ 硝酸、醋酸 通徑範圍
含鉬不鏽鋼 < 300℃ 氫、氧、尿素等 DN15～300mm
蒙乃爾 < 300℃ 氫氟酸等

主要結構尺寸

1.6Mpa   UJ41H-16C   UJ41W-16C/P/R
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
連接尺寸
（mm） 		L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
Z-Ød 4-Ø14 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø23 12-Ø23 12-Ø25 12-Ø25 16-Ø25 16-Ø30
H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395
重量 ?K 3.5 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752
2.5Mpa   UJ41H-25C   UJ41W-25C/P/R
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
連接尺寸
（mm） 		L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405
b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
Z-Ød 4-Ø14 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø18 8-Ø18 12-Ø23 8-Ø25 12-Ø30 16-Ø30 16-Ø34 16-Ø34
H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400
重量 ?K 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800
4.0Mpa   UJ41H-40C   UJ41W-40P/R
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
連接尺寸
（mm） 		L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58
Z-Ød 4-Ø14 4-Ø14 4-Ø18 4-Ø18 4-Ø18 4-Ø18 8-Ø18 8-Ø18 8-Ø23 8-Ø25 8-Ø25 12-Ø30 12-Ø34 16-Ø34 16-Ø34 16-Ø41
H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400
重量 ?K 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930
6.4Mpa   U41H-64C   UJ41H-64P/R
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
主要外形
尺寸及
連接尺寸
（mm） 		L 170 190 210 230 260 300 340 380 430 500 550 650 775 900
D 105 130 145 150 165 175 200 210 250 295 340 405 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
b 18 20 22 24 24 26 28 30 32 36 38 44 48 54
Z-Ød 4-Ø14 4-Ø18 4-Ø14 4-Ø23 4-Ø23 8-Ø23 8-Ø23 8-Ø25 8-Ø30 8-Ø34 8-Ø34 12-Ø34 12-Ø41 16-Ø41
H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000
重量 ?K 6 8 9 14 22 30 40 70 98 150 260 400 520 680
10.0Mpa   UJ41H-100   UJ41H-100P/R
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形
尺寸及
連接尺寸
（mm） 		L 170 190 210 230 260 300 340 380 430 500 550 650 775 900 1025 1150
D 105 130 145 150 165 195 220 230 265 310 350 430 500 585 655 715
D1 75 90 100 110 125 145 170 180 210 250 290 360 430 500 560 620
H 150 165 185 200 230 250 280 300 340 400 460 520 980 1060 1200 1350
重量 ?K 6 8 10 16 26 34 48 96 130 250 380 510 660 810 950 1100

注：
1.本網頁的柱塞截止閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
