滑道滾球式止回閥
滑道滾球式止回閥用途及特點：
滑道滾球式止回閥采cai用yong了le橡xiang膠jiao包bao皮pi滾gun球qiu作zuo為wei止zhi回hui閥fa瓣ban特te點dian，在zai介jie質zhi或huo介jie質zhi壓ya力li的de作zuo用yong下xia，可ke在zai閥fa體ti內nei的de整zheng體ti式shi滑hua道dao上shang作zuo上shang下xia滾gun動dong，從cong而er打da開kai或huo關guan閉bi閥fa門men，密mi封feng性xing能neng良liang好hao，消xiao聲sheng式shi關guan閉bi，不bu會hui產chan生sheng水shui錘chui。上shang海hai賽sai泰tai閥fa門men有you限xian公gong司si生sheng產chan的deHQ41X滑道滾球式止回閥的閥體設計采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50％，水平或垂直安裝均可，可用於冷水、熱水、工業用水及生活汙水管網，HQ41X滑道滾球式止回閥更適合安裝在潛水排汙泵的進出口，介質溫度為0～80℃。

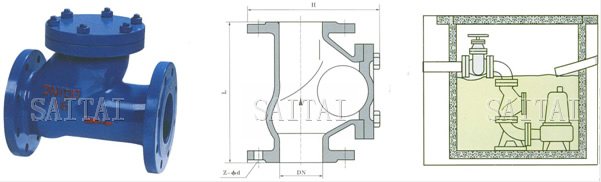

HQ41X滑道滾球式止回閥外形尺寸圖
主要技術參數：
| 型 號 | 公稱壓力MPa | 殼體試驗 壓力MPa |
密封試驗 壓力MPa |
閥體、閥蓋材料 |
| HQ41X-10 | 1.0 | 1.5 | 1.1 | H200 |
| HQ41X-16 | 1.6 | 2.4 | 1.76 |
主要連接尺寸：
| 公稱通徑DN(mm) | L | H |
| 50 | 180 | 185 |
| 65 | 200 | 210 |
| 80 | 260 | 245 |
| 100 | 300 | 280 |
| 125 | 350 | 335 |
| 150 | 400 | 400 |
| 200 | 500 | 495 |
| 250 | 670 | 600 |
| 300 | 830 | 715 |
| 350 | 960 | 820 |
注：
1.本網頁的滑道滾球式止回閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
