JG-1/2F美標多口計量閥
產品圖片
貨號 EN4-23 JG-1/2F美標多口計量閥

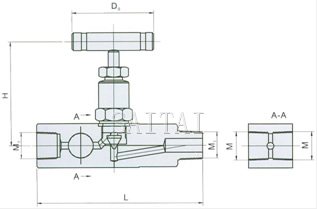

貨號 EN4-23 JG-1/2F美標多口計量閥結構圖
主要性能規範
JG-1/2F美標多口計量閥設計製造：ANSI B16.34-1996，連接形式：NPT(M,F) 內外螺紋連接，結構特征：錐麵密封，閥門檢驗和試驗：APISID598-1996，材料：碳鋼：ASTM A105-1991不鏽鋼：ANSI B276-1992
試驗標準單位Unit：MPa
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
| 公稱壓力 Nominal Pressure | 6000PSI |
| 殼體試驗 Shell Test | 6000PSI |
| 密封試驗 Test | 6000PSI |
| 氣壓試驗 Air Pressure Test | 24 |
| 適用溫度 Suitable Temperatue | ≤250℃ |
| 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質
型號 TYPE |
閥體 BODY |
接頭 TIE-IN |
閥杆 VALVE HANDLE |
螺帽 SCREW CAP |
填料 PACKING |
| SS-5PDF8-M8 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 Leslble graphite |
| SS-5PDF8-M8 | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 Leslble graphite |
| SS-5PDF8-M8 | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟 Leslble graphite |
外型與連接尺寸
規格 SPECIF ICATION |
Do | L | H | M | M1 |
| DN6 | 60 | 120 | 82 | R1/2 | NPT1/2 |
注：
1.本網頁的JG-1/2F美標多口計量閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
