H-150型滑閥式真空泵
H-150型滑閥式真空泵（簡稱：H-150真空泵）是抽除一般性氣體或含有少量可凝性氣體（此時應使用氣鎮閥）及不含 灰塵氣體的真空設備，本泵可單獨使用，也可作為其它泵的前級泵，該型泵廣泛應用於各行各業。
H-150E型泵與原H-150泵相比功耗低，噪音低無振動，占地麵積少，外型美觀。
本型泵為滑閥式機械真空泵，是抽除一般性氣體或含有少量可凝性蒸汽的氣體（應使用氣鎮裝置）的真空抽氣設備之一。
本型泵的性能規範：幾何抽速為150L/S，極限壓力為1Pa（8×10-3托）。適用於真空冶煉、真空幹燥、真空鍍膜、真zhen空kong浸jin漬zi以yi及ji其qi它ta真zhen空kong作zuo業ye上shang。它ta可ke單dan獨du使shi用yong，也ye可ke作zuo為wei其qi它ta真zhen空kong泵beng的de前qian級ji泵beng使shi用yong，但dan不bu適shi用yong於yu自zi一yi容rong器qi抽chou至zhi另ling一yi容rong器qi作zuo輸shu送song泵beng用yong。當dang抽chou除chu含han氧yang過guo高gao的de、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的、有水的、有塵埃的等氣體時，應加附設裝置。

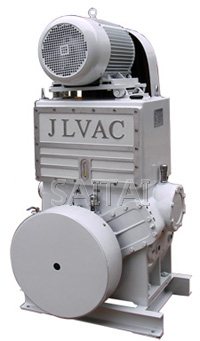

H-150型滑閥式真空泵
H-150真空泵型號意義

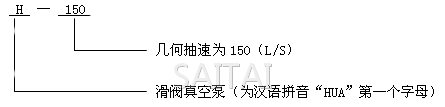

H-150型滑閥式真空泵型號意義
H-150真空泵性能參數表
| 幾何抽速（L/S） | 150 | ||
| 極限壓力 | (Pa) | 1 | |
| (托) | 8×10-3 | ||
| 泵轉速（r/min） | 450 | ||
| 配帶電機 | 功率（KW） | 15 | |
| 型號 | Y180L-6 | ||
| 最大蒸汽生產率（kg/h） | 約8.4 | ||
| 長期運行泵入口最大壓力（Pa） | 1.3×104 | ||
| 冷卻水消耗量（L/h） | 700 | ||
| 潤滑油 | 牌號 | 1#真空機械泵油 | |
| 儲存量（kg） | 30 | ||
| 口徑 | 進氣（mm） | 100 | |
| 排氣（mm） | 80 | ||
| 體積（長×寬×高） | 1580×826×1285 | ||
| 重量（kg） | 680 | ||
注：泵的極限壓力係指用壓縮式真空計測得的非可凝性氣體極限分壓力。 消耗功率―入口壓力曲線

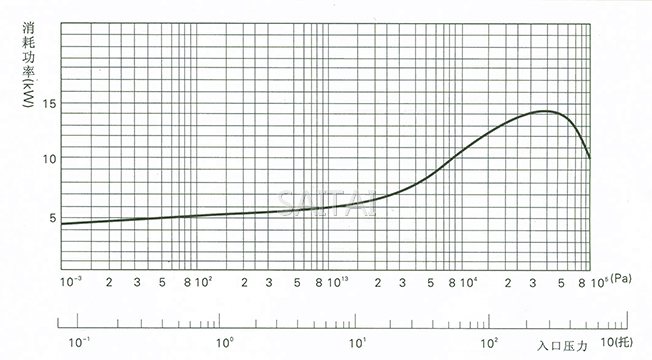

消耗功率―入口壓力曲線
抽氣速率―入口壓力曲線

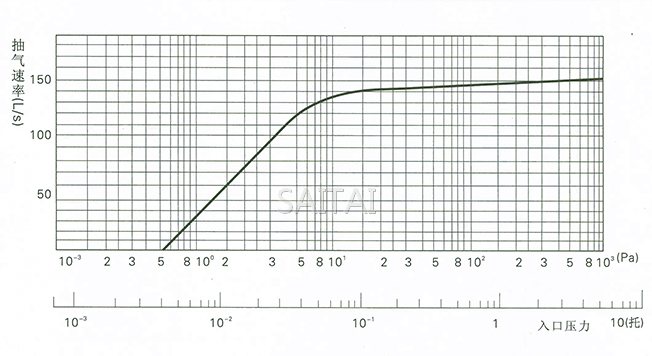

抽氣速率―入口壓力曲線
H-150真空泵結構與原理
本型泵主要由泵體、滑閥、偏心輪等組成。

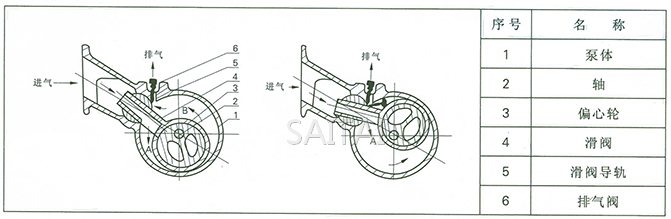

H-150真空泵結構圖
在泵體（1）中裝有滑閥（4），在滑閥內裝有偏心輪（3），偏心輪由通到泵缸外麵的軸（2）帶動旋轉，軸的中心與泵缸中心是重合的，滑閥的外圓在泵缸的內表麵進行滑動。滑閥上部在半圓形的滑閥導軌（5）中自由地上下滑動及左右擺動。因此泵缸被滑閥分為A、B兩個室，如上圖所示，若軸按逆時針方向旋轉時，則A室逐漸擴大，B室逐漸縮小，最後A室變為最大，B室變為最小。
另一方麵，滑閥上部是中空的，在A室側開有長方孔，在A室擴大期間，氣體就通過滑閥的中空部分，由長方孔流入泵腔A室內。
當滑閥轉向腔的上死點時，原來的B室消失了，A室代替了B室，在原來的A室位置上形成了新的A室。在B室被壓縮的最後階段，被壓縮的氣體頂開排氣閥（6）排出泵外，如此循環不息就形成了泵的工作。
本型泵設有六祖圓盤型排氣閥（6）（見結構圖），排氣閥主要由彈簧和閥片等零件組成，當泵腔內的氣體和油從排氣閥排出時，經過油箱（16）內的擋油帽（3）進行油氣分離，氣體排至大氣，油經過濾油器（15）過濾，再由油泵（22）汲入，強壓輸送至小油箱（15），然後才供給軸承、滑閥、泵腔等活動部分，隨著泵的運轉、beiyasuodeqitiheyouyouyoupaiqifapaichu，yincibenxingbengderunhuajunshizidongjinxingde。bengyouchuleqirunhuamifengzuoyongwai，haiyouyigezhongyaodezuoyong，jiushidangbengchouxideqitiliangjiaoshaoshi，paiqifayenengjinxinggongzuo，beiyasuodeshaoliangqitiheyouyiqidingkaipaiqifa，dadaopaiqizhimude。
泵體、甲、乙泵蓋、偏心輪、滑閥、滑(hua)閥(fa)導(dao)軌(gui)均(jun)為(wei)高(gao)強(qiang)度(du)鑄(zhu)鐵(tie)製(zhi)成(cheng)，粗(cu)加(jia)工(gong)後(hou)經(jing)過(guo)人(ren)工(gong)時(shi)效(xiao)處(chu)理(li)消(xiao)除(chu)其(qi)內(nei)應(ying)力(li)，並(bing)經(jing)精(jing)密(mi)加(jia)工(gong)，它(ta)們(men)共(gong)同(tong)形(xing)成(cheng)泵(beng)的(de)工(gong)作(zuo)室(shi)。軸(zhou)為(wei)優(you)質(zhi)碳(tan)素(su)鋼(gang)製(zhi)成(cheng)，中(zhong)間(jian)裝(zhuang)有(you)偏(pian)心(xin)輪(lun)，用(yong)鍵(jian)固(gu)定(ding)之(zhi)，軸(zhou)的(de)一(yi)端(duan)裝(zhuang)有(you)油(you)泵(beng)葉(ye)輪(lun)，另(ling)一(yi)端(duan)裝(zhuang)著(zhe)泵(beng)三(san)角(jiao)皮(pi)帶(dai)輪(lun)，通(tong)過(guo)三(san)角(jiao)皮(pi)帶(dai)與(yu)電(dian)機(ji)連(lian)接(jie)。
泵的轉動部分及進氣部分的結合麵采用橡膠密封圈密封，泵體與泵蓋之間用紙墊和107樹脂或軟性的平麵密封膠密封。

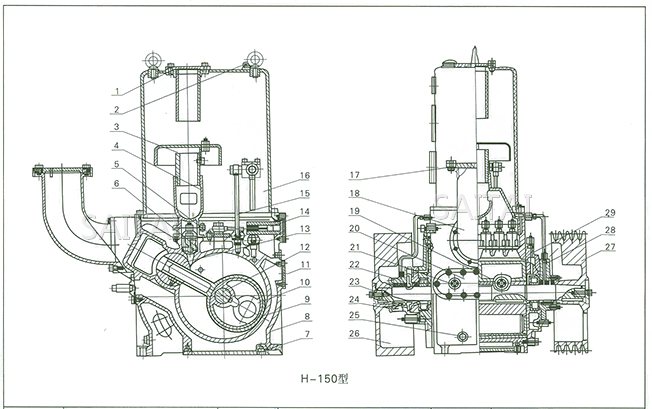

H-150真空泵總裝圖
注：
1.本網頁的H-150型滑閥式真空泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
