襯氟塑料氣動波紋管調節閥
產品概述：
ZJHF襯氟塑氣動波紋管調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件都襯F46的防腐材料，閥內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管上端密封連接，波紋管下端與閥體、上閥蓋、zhizuoyongluoshuanluomumifenglianla，zheyangbowenguanbajiezhiyuwaijiefushigejue，baozhengfaxinshangxiadongzuolinghuo。shanghaisaitaibengfazhizaodechenfusuqidongbowenguantiaojiefajihunengkangsuoyouhuaxuejiezhidefushi，mifengxingyouliang，yidanbowenguansunhuai，tiaojiefatianliaokeqidierdaobaohuxingmifeng，gushiyongyujudu、強腐蝕、易揮發、易滲透介質的調節切斷控製。
產品及流量圖
襯氟塑料氣動波紋管調節閥
襯氟塑料氣動波紋管調節閥結構圖2
襯氟塑料氣動波紋管調節閥結構圖1

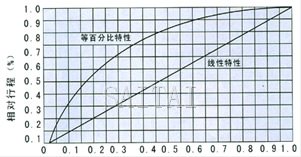

襯氟塑料氣動波紋管調節閥流量圖
主要零件材料：
閥 體：ZG230-450襯F46（FEP）、不鏽鋼襯46（FEP）
閥座、閥芯：F46、哈氏合金、A蒙乃爾合金
波 文 管：F4（PTFE）、*哈氏合金
填 料：F4、柔性石墨
膜 蓋：SPHC鋼板
彈 簧：60Si2Mn
主要技術參數：
| 公稱通徑mm | G3/4? | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| 閥座直徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量係數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 公稱壓力Mpa | 1.0 1.6 | ||||||||||||||||||
| 流量特性 | 直線 | 直線； 等百分比 | |||||||||||||||||
| 有效麵積cm2 | 280 | 400 | 630 | 1000 | |||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
| 彈簧範圍KP | 20～100、40～200、80～240 ； 段幅：20～60、60～100 | ||||||||||||||||||
| 可調比 | R=30:1 | ||||||||||||||||||
| 介質溫度℃ | －20～＋150 | ||||||||||||||||||
| 基本誤差 | 帶定位 | ±2.0 | 不帶定位 | ±10 | |||||||||||||||
| 回差 | ±1.5 | ±8 | |||||||||||||||||
| 死區 | ±1.5 | ±6 | |||||||||||||||||
| 始終點偏差 | ±2.0 | ±10 | |||||||||||||||||
| 額定行程偏差 | ±2.5 | ||||||||||||||||||
| 允許泄漏量L/h | 10-5×閥額定容量 | ||||||||||||||||||
*本產品性能指標貫徹GB/4213-92。
主要外形尺寸
| 公稱通徑DN | G3/4? | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 20848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
注：
1.本網頁的襯氟塑料氣動波紋管調節閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
