EDRV動態平衡電動調節閥
產品概述
動態平衡電動調節閥shiqubieyuchuantongdediandongtiaojiefadexinyidaichanpin，shidongtaipinghengyudiandongtiaojieyitihuadechanpin。ruxiatusuoshi，zaixitongfuhebodongjiaodadeliuliangxitongzhong，dangxitongyalibianhuashi，dongtaipinghengdiandongtiaojiefadeerduandeyacha（P1-P3）也隨之變化。1、當進口壓力P1升高時，（P1-P2）增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，（P1-P2）間開度增大，閥芯壓力P2升高。因此，無論係統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗幹擾能力強，具有動態平衡的功能；2、當電動執行器接收控製信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化，。由於不管係統壓差（P1-P3）如何變化，P2、P3鍵的壓差（P2-P3）shizhongbubian，yinciduiyingyurenyikaiduweizhi，qishusongdeshuiliuliangdoushiyidingde，bingqiediandongtiaojiefashijideliuliangtexingquxianyuqibuzaobuwandeliuliangtexingquxianshiyizhide，meiyoupianli，yincizhezhongdiandongtiaojiefazhuanchuantongdediandongtiaojiefajuyougenghaodetiaojietexing。
產品簡圖與流量特性
EDRV動態平衡電動調節閥
EDRV動態平衡電動調節閥結構圖
動態平衡電動調節閥流量特性曲線圖1
動態平衡電動調節閥流量（開度）-壓差曲線圖2
材質
閥體 |
球墨鑄鐵 | 電動執行器外殼 | 鋁合金 |
| 閥套 | 不鏽鋼 | 閥芯 | 黃銅 |
電動執行器技術參數
產品編號 |
工作電壓 | 力矩 | 功率 | 輸入信號 | 輸出信號 | 環境溫度 | 防水性 | 重量 |
| 9012465 | 230VAC 24VAC |
50N.M | 100W | 0-10VAC 4-20mA 1-5VDC |
0-10VDC 4-20mA |
-10-60℃ | IP65 | 2.8kg |
| 9012466 | 230VAC 24VAC |
100N.M | 23W | 0-10VAC 4-20mA 1-5VDC |
0-10VDC 4-20mA |
-10-60℃ | IP65 | 3.9kg |
接線圖

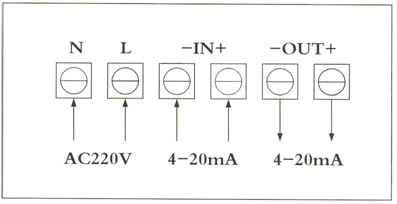

動態平衡電動調節閥接線圖
技術參數
產品編號 |
閥門形式 | 型號 | 規格 | 壓差範圍 | 流量範圍 | 工作壓力 | 流量誤差 | 流體溫度 |
| 9099508 | 二通 | EDRV1 | DN25 | 30-300 | 0.2-2.9 | PN16 | 5 | 0-100℃ |
| 9099510 | EDRV2 | DN32 | 30-300 | 0.5-4.7 | ||||
| 9099512 | EDRV3 | DN40 | 30-300 | 1-7.7 | ||||
| 9099550 | EDRV4 | DN50 | 30-300 | 2-12.1 | ||||
| 9099551 | EDRV5 | DN65 | 30-300 | 3-20.4 | ||||
| 9099552 | EDRV6 | DN80 | 30-300 | 5-30.8 | ||||
| 9099553 | EDRV7 | DN100 | 30-300 | 10-45.3 | ||||
| 9099554 | EDRV8 | DN125 | 30-300 | 15-70.7 | ||||
| 9099555 | EDRV9 | DN150 | 30-300 | 20-101.8 | ||||
| 9099556 | EDRV10 | DN150 | 40-400 | 30-110 |
尺寸參數
產品編號 |
閥門形式 | 型號 | 規格 | 外形尺寸（mm） | ||
| 長（L） | 中軸線下高（H2） | 中軸線上高（H1） | ||||
| 9099508 | 二通 | EDRV1 | DN25 | 160 | 70 | 265 |
| 9099510 | EDRV2 | DN32 | 180 | 110 | 275 | |
| 9099512 | EDRV3 | DN40 | 200 | 110 | 285 | |
| 9099550 | EDRV4 | DN50 | 230 | 120 | 290 | |
| 9099551 | EDRV5 | DN65 | 290 | 124 | 339 | |
| 9099552 | EDRV6 | DN80 | 310 | 150 | 348 | |
| 9099553 | EDRV7 | DN100 | 350 | 158 | 357 | |
| 9099554 | EDRV8 | DN125 | 400 | 193 | 379 | |
| 9099555 | EDRV9 | DN150 | 480 | 193 | 379 | |
| 9099556 | EDRV10 | DN150 | 480 | 193 | 379 | |
注：
1.本網頁的EDRV動態平衡電動調節閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
