鍾形浮子蒸汽疏水閥
產品及排量圖

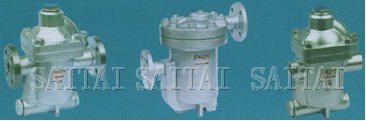

ER105F/ER110/ER116/ER120鍾形浮子式 ER25鍾形浮子（倒吊桶）式 ER105鍾形浮子（倒吊桶）式
→工作壓力差MPa
特點及性能
- 鍾形浮子蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
- 內部裝有大排量的雙閥座差壓機械和SCCV關閉係統，體積小而排量大。
- 鍾形浮子蒸汽疏水閥內部零件全部采用不鏽鋼製造，並且安裝在閥蓋上，維修保養極為方便。
- 背壓率高90％。
- 汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處於水封狀態，有效阻止蒸汽泄漏。
- 敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）
- 鍾形浮子蒸汽疏水閥與杠杆機械結合可製成高壓閥。
鍾形浮子蒸汽疏水閥的雙閥座壓差機械和SCCV關閉方式：
SCCV關guan閉bi方fang式shi和he雙shuang閥fa座zuo壓ya差cha機ji械xie安an裝zhuang在zai同tong一yi單dan元yuan內nei壽shou命ming長chang久jiu，當dang凝ning結jie水shui量liang增zeng大da時shi，吊diao桶tong失shi去qu浮fu力li使shi得de機ji械xie反fan向xiang密mi封feng而er產chan生sheng壓ya差cha，主zhu閥fa開kai啟qi而er獲huo得de大da排pai量liang，使shi用yong汽qi設she備bei迅xun速su啟qi動dong，最zui大da限xian度du地di發fa揮hui出chu機ji器qi的de熱re效xiao率lv。

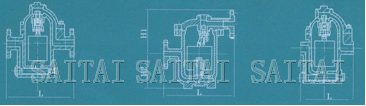

主要外形及連接尺寸
| 產品型號 Produstion Type | 公稱通徑 DN Nominal Diameter | 連接 方式 | 使用壓力 範圍 (MPa) | 最高允許溫度℃ Max Vouchsafement Temperature | 閥體材質 Material Of Body | 主要零件材質 Material For Main Parts | 外形尺寸（mm） External Dimensions | |||
| L | H1 | H2 | W | |||||||
| ER105 (CS15H-3.7) | 20～40 | 內螺紋 ZG1/2～11/2 | 0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) | 200 | 160 | 135 | - |
| ER105F (CS45H-3.7) | 15～25 32～50 | 法蘭 Flange | 0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) | 270 | 160 | 135 | - |
| ER110 (CS45H-5.12) | 15～25 32～50 | 法蘭 Flange | 0.01～0.5～1.2 | 220 | WCB | SUS (3Cr13) | 310 | 160 165 | 131 167 | - |
| ER116 (CS45H-7.16) | 15～25 32～50 | 法蘭 Flange | 0.01～0.7～1.6 | 220 | WCB | SUS (3Cr13) | 310 | 160 165 | 131 167 | - |
| ER120 (CS45H-8.16) | 40～65 | 法蘭 Flange | 0.05～0.8～1.6 | 220 | WCB | SUS (3Cr13) | 420 | 175 | 214 | - |
| ER25 (CS45H-25 -40-64) | 15～50 | 法蘭 Flange | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) | 380 | 210 | 180 | 345 |
| ER105 (CS45H-25 -40-64) | 15～50 | 承插焊 | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) | 380 | 210 | 180 | 345 |
注：
1.本網頁的鍾形浮子蒸汽疏水閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
