杠杆浮球蒸汽疏水閥

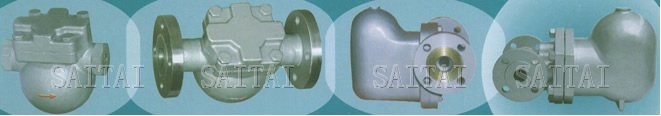

產品及圖片
杠杆浮球蒸汽疏水閥

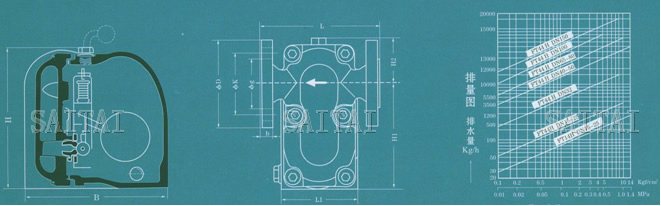

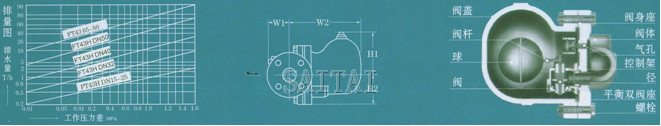

杠杆浮球蒸汽疏水閥結構圖
主要用途及結構特點
杠杆浮球式蒸汽疏水閥廣泛用於工業蒸汽加熱設備，各種大型熱交換器及幹燥機、夾套鍋等，特別應用於冷凝水特大排量在的工作場合。
上(shang)海(hai)賽(sai)泰(tai)泵(beng)閥(fa)有(you)限(xian)公(gong)司(si)生(sheng)產(chan)的(de)杠(gang)杆(gan)浮(fu)球(qiu)式(shi)蒸(zheng)汽(qi)疏(shu)水(shui)閥(fa)是(shi)具(ju)有(you)超(chao)大(da)排(pai)量(liang)型(xing)蒸(zheng)汽(qi)疏(shu)水(shui)閥(fa)，在(zai)整(zheng)個(ge)工(gong)作(zuo)壓(ya)力(li)範(fan)圍(wei)內(nei)無(wu)須(xu)調(tiao)整(zheng)和(he)更(geng)換(huan)內(nei)件(jian)，即(ji)可(ke)充(chong)分(fen)排(pai)除(chu)大(da)量(liang)的(de)凝(ning)結(jie)水(shui)。
排水過冷度可達0℃，特別適合用於凝結水量大的工作場合。
技術參數表
| 產品型號 Produstion Type | 公稱通徑DN Nominal Diamete | 連接方式 TypeOf Connection | 使用壓力 MPa | 溫度 ℃ | 外形尺寸 （mm） External Dinensions | |||
| L | H1 | H2 | W | |||||
| SFT14-16 | 15-20 | 螺紋 | 0.01～1.6 | 250 | 125 | 55 | 55 | 155 |
| SFT14-16 | 15-25 | 螺紋 | 0.01～1.6 | 250 | 190 | 120 | 80 | 140 |
| SFT44-16 SFT43 SFT46 | 15-20 15-20 25 | 法蘭 | 0.01～1.6 | 350 | 195 215 | 85 | 115 | 110 |
| 32-50 65-80 | 法蘭 | 0.01～1.6 | 350 | 230 270 | 175 218 | 110 125 | 190 220 | |
| SUNA23/26H | 15-20 25 32-50 | 法蘭 | 0.01～4.0 | 350 | 195 215 230 | 60 125 | 90 145 | |
主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | WCB、HT250、不鏽鋼 |
| 閥座、閥芯 | 不鏽鋼 |
| 浮球 | 不鏽鋼 |
| 控製架 | 不鏽鋼 |
| 熱敏元件 | 哈氏合金 |
注：
1.本網頁的杠杆浮球蒸汽疏水閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
