700X 水泵控製閥
產品概述
700X水泵控製閥(水力控製閥)由主閥4、針閥2、電磁向導閥7、單向閥6、球閥3、電器控製。壓力等級：PN10、PN16、PN25 隔膜式：DN20-450，上海賽泰泵閥有限公司生產的700X水泵控製閥能夠控製水泵的止回閥，當水泵停止運行前，由進口壓力先關閉主閥的90%時，使水泵自動鼎峙，剩下的10%由回水關閉，可完全防止水錘現象產生，700X水泵控製閥適用於工礦企業、高層建築中由水泵直接供水及生活用水管網係統。
700X 水泵控製閥

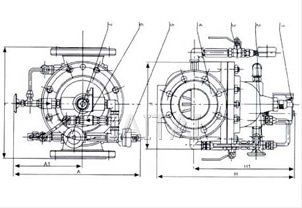

700X 水泵控製閥結構圖
典型安裝圖

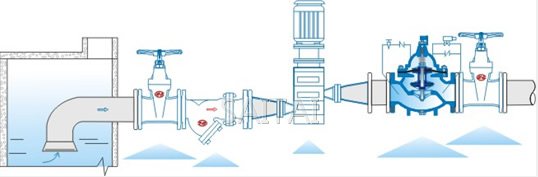

700X 水泵控製閥典型安裝示意圖
主要外形尺寸
| 公稱通徑 DN(MM) |
尺寸（mm） | |||||
| L | AI | A | HI | H | F | |
| 20 | 180 | 292 | 136 | 342 | 172 | 116 |
| 25 | 180 | 292 | 136 | 342 | 172 | 116 |
| 32 | 180 | 292 | 136 | 342 | 172 | 116 |
| 40 | 240 | 330 | 155 | 395 | 225 | 168 |
| 50 | 240 | 330 | 155 | 395 | 225 | 168 |
| 65 | 250 | 350 | 165 | 405 | 270 | 180 |
| 80 | 285 | 365 | 175 | 430 | 289 | 210 |
| 100 | 360 | 410 | 195 | 510 | 375 | 284 |
| 125 | 400 | 455 | 220 | 560 | 420 | 310 |
| 150 | 455 | 475 | 230 | 585 | 450 | 370 |
| 200 | 585 | 530 | 255 | 675 | 722 | 463 |
| 250 | 650 | 623 | 300 | 730 | 769 | 525 |
| 300 | 800 | 700 | 340 | 760 | 906 | 625 |
| 350 | 860 | 840 | 415 | 840 | 1480 | 705 |
| 400 | 960 | 880 | 430 | 910 | 1027 | 778 |
| 450 | 1075 | 930 | 460 | 1030 | 1027 | 778 |
注：
1.本網頁的700X 水泵控製閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
