500X泄壓持壓閥
產品概述
上海賽泰泵閥有限公司生產的500X泄壓持壓閥(水力控製閥)主要用於消防或其他供水係統中，以防止係統超壓或維持消防供水係統的壓力。消防泵關閉後還可以減小水錘的衝擊。500X泄壓持壓閥也用於大型供水係統的水錘消除裝置。並且閥門控製係統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控製係統，確保係統循環暢通無阻，使閥門能安全可靠地運行。500X 泄壓持壓閥係統動作平穩、強度高、使用壽命長。500X泄壓持壓閥適用於600mm 口徑以下的管道。
500X泄壓持壓閥
500X泄壓持壓閥結構圖
典型安裝圖

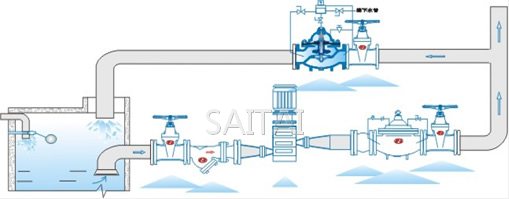

500X泄壓持壓閥典型安裝示意圖
主要外形尺寸
| 公稱通徑DN（mm) | 尺寸（mm） | ||||
| L | A1 | A | H1 | H | |
| 20 | 150 | 130 | 333 | 463 | 557 |
| 25 | 160 | 130 | 333 | 463 | 557 |
| 32 | 180 | 130 | 333 | 463 | 557 |
| 40 | 200 | 140 | 343 | 516 | 610 |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 292 | 155 | 400 | 596 | 750 |
| 125 | 330 | 165 | 420 | 653 | 808 |
| 150 | 356 | 180 | 435 | 709 | 864 |
| 200 | 495 | 205 | 480 | 805 | 1135 |
| 250 | 622 | 225 | 530 | 855 | 1185 |
| 300 | 698 | 245 | 575 | 953 | 1325 |
| 350 | 787 | 275 | 620 | 990 | 1385 |
| 400 | 914 | 285 | 668 | 1030 | 1445 |
| 450 | 978 | 285 | 668 | 1030 | 1445 |
| 500 | 978 | 410 | 780 | 750 | 1110 |
| 600 | 1230 | 456 | 888 | 850 | 1286 |
注：
1.本網頁的500X泄壓持壓閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
