100X 遙控浮球閥
產品概述
100X隔膜式遙控浮球閥(水力控製閥)是上海賽泰泵閥有限公司開發生產的一種兼具多種功能的水力操作式閥門。100X隔膜式遙控浮球閥主要安裝於水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控製關閉進水口停止供水；當水位下降後，主閥由浮球開關控製打開進水口向水池注水，實現自動補水。液位控製精確，不受水壓幹擾；100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。100X隔膜式遙控浮球閥性能可靠、強度高、動作靈敏靈活適用於450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。
100X 遙控浮球閥
100X 遙控浮球閥結構圖 1．浮球導閥 2、球閥 3、針形閥
典型安裝圖
100X

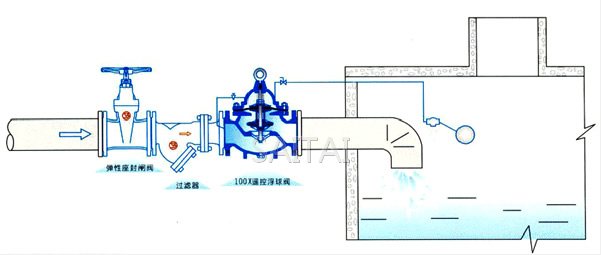

遙控浮球閥典型安裝示意圖
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
注：
1.本網頁的100X遙控浮球閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
