100A 角型定水位閥
產品概述
100A角型定水位閥(水力控製閥)是上海賽泰泵閥有限公司生產的一種隔膜式調節水箱和水塔液麵高度的閥門。100A角(jiao)型(xing)定(ding)水(shui)位(wei)閥(fa)由(you)一(yi)特(te)殊(shu)強(qiang)化(hua)尼(ni)龍(long)膜(mo)片(pian)將(jiang)其(qi)分(fen)為(wei)上(shang)下(xia)兩(liang)個(ge)腔(qiang)室(shi)，當(dang)液(ye)麵(mian)達(da)到(dao)設(she)定(ding)位(wei)置(zhi)時(shi)，浮(fu)球(qiu)導(dao)閥(fa)關(guan)閉(bi)，上(shang)腔(qiang)壓(ya)力(li)大(da)於(yu)下(xia)腔(qiang)，閥(fa)門(men)關(guan)閉(bi)，即(ji)停(ting)止(zhi)供(gong)水(shui)；當液麵下降超過預設位置，浮球導閥開啟，上腔壓力小於下腔壓力，閥門開啟，閥門向池內供水。100A角型定水位閥安裝方便，可省去管道彎頭，節省安裝空間，100A角型定水位閥保養簡單、靈活耐用、液位控製準確度高，水位不受水壓幹擾且關閉緊密不漏水，性能可靠、成本低。100A角型定水位閥的浮球可隨水池的高度和距離安裝。
100A 角型定水位閥
100A 角型定水位閥結構圖
典型安裝圖
100A

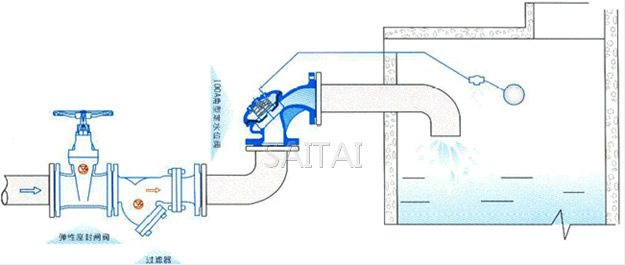

角型定水位閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
注：
1.本網頁的100A 角型定水位閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
