對夾球閥

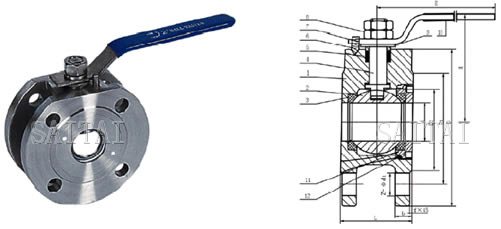

對夾球閥總裝圖Q4/71F-16/25 C/P/R
產品特征
- 公稱壓力：1.6-2.5MPa
- 適用溫度範圍：-20～232℃～350℃
- 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
主要連接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | 5″ | 6″ |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
主要零件材料
| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體 | 不鏽鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不鏽鋼316/304 | 不鏽鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥杆 | 不鏽鋼316/304 | 不鏽鋼SS304 |
| 5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 7 | 手柄 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 8 | 閥杆螺母 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 9 | 填料壓套 | 不鏽鋼SS304 | 不鏽鋼SS304 |
| 10 | 手柄套 | 塑料 | 塑料 |
| 11 | 密封瓶帽 | 不鏽鋼316/304 | 不鏽鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
注：
1.本網頁的對夾球閥
結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
