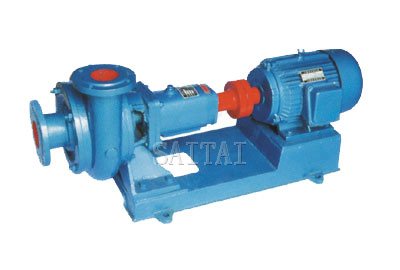

PWF型耐腐蝕汙水泵
PWF型耐腐蝕汙水泵
PWF型耐腐蝕汙水泵（簡稱：PWF汙水泵）是單級、單吸、懸臂式耐腐蝕的離心汙水泵。泵吸入口為軸向水平方向，泵吸入口可根據需要裝成水平和垂直方向。PWF耐腐蝕汙水泵主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。PWF耐nai腐fu蝕shi汙wu水shui泵beng的de軸zhou封feng采cai用yong新xin穎ying的de雙shuang端duan麵mian機ji械xie密mi封feng結jie構gou型xing式shi。泵beng與yu電dian動dong機ji安an裝zhuang在zai共gong同tong底di盤pan上shang，通tong過guo彈dan性xing聯lian軸zhou器qi由you電dian動dong機ji直zhi接jie驅qu動dong。從cong電dian動dong機ji方fang向xiang看kan泵beng，泵beng應ying為wei順shun時shi針zhen方fang向xiang旋xuan轉zhuan。可ke輸shu送song溫wen度du低di於yu80°C帶有酸性、堿性或其它腐蝕性的汙水，PWF汙水泵廣泛適用於化工、石油、輕工、食品、製藥和環保等行業。
性能範圍：
流量Q為10～125 m3/h
揚程H為10～18m，過流部件的材料有采用ZG1Cr18Ni9和HT200兩種

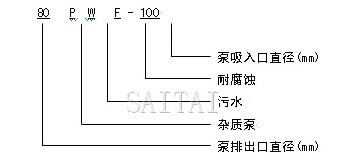

PWF汙水泵型號意義
PWF汙水泵型號意義
PWF汙水泵性能參數
| 型 號 | 流量Q | 揚程H m | 轉速n r/min | 功率N KW | 效率 ％ | 汽蝕餘量 NPSH r m | ||
| m3/h | L/S | 軸功率 | 電動機功率 | |||||
| 50PWF-65 | 10 | 2.75 | 18 | 1440 | 2.35 | 4 | 20.5 | 5 |
| 14.5 | 4 | 16 | 2.47 | 25.5 | ||||
| 19 | 5.25 | 14.5 | 2.58 | 29 | ||||
| 80PWF-100 | 42 | 11.7 | 14 | 1440 | 3.5 | 5.5 | 45.5 | 4.5 |
| 56 | 15.5 | 13.5 | 4.1 | 50 | ||||
| 72 | 20 | 12.5 | 4.5 | 54.5 | ||||
| 100PWF-125 | 80 | 22.2 | 14 | 1440 | 5.5 | 7.5 | 55 | 4 |
| 100 | 27.8 | 12.5 | 5.7 | 60 | ||||
| 125 | 34.7 | 10 | 5.44 | 62.5 | ||||
| 注：PW為汙水泵，PWF為耐腐蝕汙水泵 | ||||||||
注：
1.本網頁的PWF型耐腐蝕汙水泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
