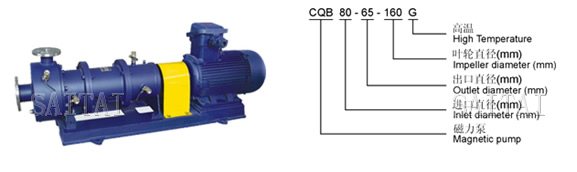

CQB-G型高溫磁力驅動離心泵
CQB-G型高溫磁力驅動離心泵（簡稱CQB-G高溫磁力泵），又稱CQB-Ggaowenbaowenbeng。tongchangyoudianji，ciliouheqi，shuilengquezhuangzhihenaifushilixinbengsidabufenzucheng，qizhuyaotedianshiliyongciliouheqichuandidongli。dangdiandongjidaidongciliouheqidewaicigangxuanzhuanshi，cilixianchuanguojianxihegelitao，zuoyongyuneicigangshang，shibengzhuanziyudiandongjitongbuxuanzhuan，wujixiejiechudichuandiniuju。zaibengdedonglishuruduan，youyuyetibeifengbizaijingzhidegelitaonei，meiyoudongmifengyinerwuxielou。ciliouheqidecixingcailiaocaiyongnaigaowenxingxituyongcicailiao，nengchengshou280度(du)以(yi)下(xia)的(de)高(gao)溫(wen)介(jie)質(zhi)而(er)保(bao)持(chi)強(qiang)大(da)的(de)磁(ci)力(li)扭(niu)矩(ju)。在(zai)電(dian)機(ji)與(yu)磁(ci)力(li)耦(ou)合(he)器(qi)之(zhi)間(jian)加(jia)裝(zhuang)了(le)水(shui)冷(leng)卻(que)裝(zhuang)置(zhi)，防(fang)止(zhi)泵(beng)送(song)高(gao)溫(wen)介(jie)質(zhi)之(zhi)熱(re)量(liang)傳(chuan)導(dao)至(zhi)電(dian)機(ji)，以(yi)保(bao)持(chi)電(dian)機(ji)的(de)正(zheng)常(chang)運(yun)行(xing)，從(cong)而(er)達(da)到(dao)無(wu)泄(xie)漏(lou)輸(shu)送(song)高(gao)溫(wen)介(jie)質(zhi)。 泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4Mcu、鈦合金、鎳基合金等耐腐蝕材料。 CQB-G係列磁力泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產品水平，其型式、基本參數及技術性能符合JB/T7742-95《小型磁力傳動離心泵》標準要求。
CQB-G高溫磁力泵主要用途及適用環境
CQB-G係列磁力泵適用與石油、化工、製藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用於輸送係統工作壓力小於1.6Mpa，溫度不超過280℃，密度不大於1840kg/m3，粘度不大於30cm2/s的不含硬顆粒和纖維的液體。 caiyongduozhongxunhuanlengquejiegou，baozhengleyuandonglihecichuandongdekekaoxinghewendingxing，tongshicaiyongzhuxiaolianzhouqi，jianshaolebengdezaoyinhezhendong，bianchaishihezhuxiaolianzhouqitongshishiyong，shigaowencilibengdejiegouzengchang，gengyouliyubengdesanre。tongshi，yeshifenfangbianyonghudeweixiuhuogenghuanlingjian，zaigaowencilibengdewaizhuanzibufenhaishejilesanrefengye，quebaocigangdewendingxing。shiyongyushusonggaowenjiezhi，wendu≤300℃。
CQB-G型高溫磁力驅動離心泵

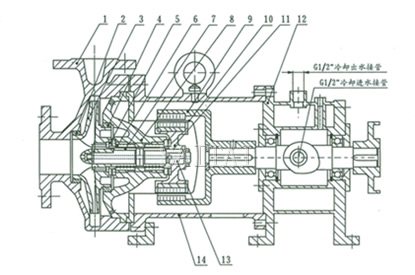

CQB-G高溫磁力泵結構說明
CQB-G高溫磁力泵結構說明
| 1 | 泵體 | 4 | 後密封環 | 7 | 軸套 | 10 | 隔離套 | 13 | 軸 |
| 2 | 靜環 | 5 | 止推環 | 8 | 軸承體 | 11 | 內磁鋼總成 | 14 | 聯接架 |
| 3 | 葉輪 | 6 | 軸承 | 9 | 外磁鋼總成 | 12 | 冷卻箱 |

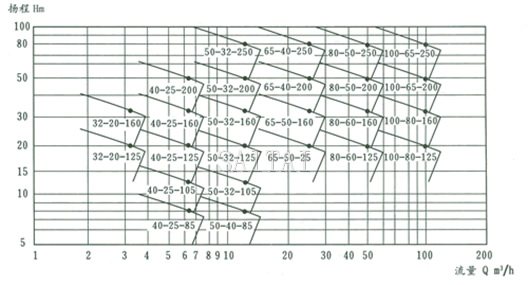

CQB-G高溫磁力泵型譜圖
CQB-G高溫磁力泵型譜圖
CQB-G高溫磁力泵性能參數
| 型 號 | 口徑 | 流量 (L/min) | 揚程 | 氣蝕餘糧 （NPSH）r(m) | 電機功率 KW | 轉速 (r/min) | 電壓 (V) | |
| 進口(mm) | 出口(mm) | |||||||
| CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
| CQB32-20-160G | 32 | 4.5 | 2.2 | 2900 | 380 | |||
| CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
| CQB40-25-160G | 32 | 4.5 | 3 | 2900 | 380 | |||
| CQB40-25-200G | 50 | 4.5 | 5.5 | 2900 | 380 | |||
| CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
| CQB50-32-160G | 32 | 4.0 | 4 | 2900 | 380 | |||
| CQB50-32-200G | 50 | 4.0 | 7.5 | 2900 | 380 | |||
| CQB50-32-250G | 80 | 4.0 | 15 | 2900 | 380 | |||
| CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
| CQB65-50-160G | 32 | 4.0 | 7.5 | 2900 | 380 | |||
| CQB65-40-200G | 40 | 50 | 4.0 | 15 | 2900 | 380 | ||
| CQB65-40-250G | 80 | 4.0 | 22 | 2900 | 380 | |||
| CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
| CQB80-65-160G | 32 | 3.5 | 15 | 2900 | 380 | |||
| CQB80-50-200G | 50 | 50 | 3.5 | 22 | 2900 | 380 | ||
| CQB80-50-250G | 80 | 3.5 | 37 | 2900 | 380 | |||
| CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
| CQB100-80-160G | 32 | 3.2 | 22 | 2900 | 380 | |||
| CQB100-65-200G | 65 | 50 | 3.2 | 37 | 2900 | 380 | ||
| CQB100-65-250G | 80 | 3.2 | 55 | 2900 | 380 | |||
CQB-G高溫磁力泵安裝和調試
（一） 高(gao)溫(wen)磁(ci)力(li)泵(beng)應(ying)水(shui)平(ping)安(an)裝(zhuang)，開(kai)車(che)前(qian)應(ying)檢(jian)查(zha)冷(leng)卻(que)箱(xiang)之(zhi)間(jian)潤(run)滑(hua)油(you)油(you)位(wei)，若(ruo)油(you)位(wei)過(guo)低(di)時(shi)應(ying)及(ji)時(shi)補(bu)充(chong)，開(kai)泵(beng)前(qian)，首(shou)先(xian)應(ying)打(da)開(kai)冷(leng)卻(que)水(shui)回(hui)路(lu)，進(jin)水(shui)管(guan)閥(fa)門(men)的(de)開(kai)啟(qi)度(du)應(ying)根(gen)據(ju)正(zheng)常(chang)工(gong)作(zuo)後(hou)冷(leng)卻(que)出(chu)水(shui)管(guan)的(de)溫(wen)度(du)進(jin)行(xing)調(tiao)節(jie)。
（二） 當抽吸液麵高於泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液麵低於泵軸心線時，管道需配備底閥。
（三） 泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要禁固。
（四） 檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五） 電機啟動後，緩慢打開排出閥，待泵進入正常工作狀態後，再將排出閥調到所需開度。
（六） 泵停止工作前，應先關閉排出閥門，然後切斷電源，再關閉冷卻水管閥門。
使用注意事項
（一） 因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以相對禁止空運轉，同時避免在工作中途停電後再啟動所造成時空載運轉。
（二） 被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
（三） 被輸送的介質及其溫度應在泵材允許範圍（詳見附表）。泵的使用溫度＜280℃，最大工作壓力1.6Mpa，密度不大於1840kg/m3，粘度不大於30cm2/s的不含硬顆粒和纖維的液體。特殊工況應嚴格按合同協議規定。
（四） 對於輸送液為易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。
（五） 磁力泵正常運行1000小時後，應拆檢軸承和端麵動環的磨損情況，並更換不宜再用的易損件。
（六） 本係列泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本係列泵保持距離。如：心髒起搏器、信用卡及其它磁卡、計算器、計算機磁盤、手表等。
CQB-G高溫磁力泵故障與排除方法
| 故障形式 | 產生原因 | 排除方法 |
| 泵不出水 | 1、水泵反轉 2、進水管道漏氣 3、泵腔蓄水不足 4、電壓太高，啟動時聯軸器打滑 5、吸程太高 6、閥門沒有打開 | 1、改變電機接線 2、杜絕漏氣 3、增加蓄水量 4、調整電壓 5、降低泵安裝位置 6、校正或更改閥門 |
| 流量不足 | 1、吸入管徑太小或淤塞 2、葉輪流道阻塞 3、揚程過高 4、轉速不夠 | 1、調換或清洗進水管 2、清洗葉輪 3、開大出水閥 4、恢複額定轉速 |
| 揚程過低 | 1、流量過大 2、轉速過低 | 1、關小出水閥 2、恢複額定轉速 |
| 噪音太大 | 1、泵軸嚴重磨損 2、軸承嚴重磨損 3、外磁鋼或內磁鋼與隔離套接觸 4、密封環與葉輪研磨 5、冷卻箱內滾動軸承磨損 | 1、更換泵軸 2、更換軸承 3、拆除泵頭重新組裝 4、更換止推環、密封環 5、更換滾動軸承 |
| 漏液 | O型密封圈損壞 | 更換O型密封圈 |
注：
1.本網頁的CQB-G型高溫磁力驅動離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
