脈衝式安全閥
用途及結構
GA49H-40脈衝式安全閥主要用於電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。上海賽泰閥門製造有限公司生產的GA49H-40脈衝式安全閥主要結構特點有：
1、通過杠杆和重錘來平穩閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封麵用鐵基鉻鎳不鏽鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗衝蝕性。
3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不幹擾。

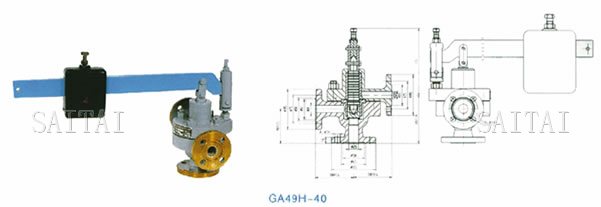

脈衝式安全閥
主要技術參數
| 工 作 溫 度 Working temperature | ≤420℃ |
| 適 用 介 質 Suitable medium | 空氣 、蒸汽Air, gas etc |
外形及連接尺寸
| 公稱通徑DN(mm) Nominal diameter |
尺 寸 Dimension(mm) | |||||||||
| D | D1 | D2 | D3 | Z-Фd | H1 | H2 | L | L1 | Lo | |
| 25 | 115 | 85 | 65 | 58 | 4-14 | 90 | 125 | 100 | 100 | 670 |
安裝說明
1、脈衝式安全閥應與A49H-4型主安全閥等配套使用。
2、脈衝安全閥安裝時應嚴格垂直，杠杆應保持水平，與導向叉兩側麵間隙必須均勻。
3、脈衝安全閥安裝之前，應將管路衝洗幹淨。
4、脈衝安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小於5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈衝安全閥工作的正確性。
注：
1.本網頁的脈衝式安全閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
