高溫高壓全啟式安全閥
用途
上海賽泰閥門製造有限公司生產的“C型”高溫高壓全啟式安全閥適用於工作溫度≤425℃;“I型”高溫高壓全啟式安全閥適用於介質溫度 ≤500℃; “V型” ≤500℃的適用於蒸汽等介質設備或管路上，作為超壓保護裝置。
高溫高壓全啟式安全閥

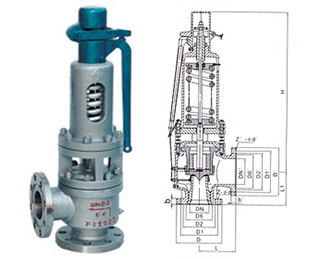

外形及連接尺寸
| 公稱通徑DN(mm) Nominal diameter |
尺 寸 Dimensions(mm) | |||
| do | L | L1 | DN | |
| 40 | 25 | 135 | 120 | 50 |
| 50 | 32 | 160 | 130 | 65 |
| 80 | 50 | 175 | 160 | 100 |
| 100 | 65 | 220 | 200 | 125 |
| 150 | 100 | 285 | 260 | 200 |
| 200 | 125 | 350 | 320 | 250 |
主要零部件材料
| NO. | 零件名稱 Name of part | C型 材料 Materials | I型 材料 Materials | V型 材料 Materials |
| 1 | 閥體 Body | WCB | ZG1Cr5Mo | ZG15Cr1Mo1V |
| 2 | 閥座 Nozzle | 2Cr13 | 1Cr18Ni9Ti | 12Cr1MoVA |
| 3 | 調節閥 Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 閥瓣 Disc | 2Cr13 | 17-4PH | 17-4PH |
| 5 | 導向套 Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 6 | 散熱器 Radiator | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 閥蓋 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 彈簧 Spring | 50CrVA | 50CrVA | 50CrVA |
注：
1.本網頁的高溫高壓全啟式安全閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均隻適用於參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由於編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
